Коробление и следы подгара при литье под давлением: предотвращение и устранение

Коробление и следы подгара — два наиболее распространённых и наиболее досадных дефекта при литье под давлением. Коробление вызывает скручивание, изгиб или деформацию деталей, а следы подгара оставляют тёмные пятна или следы обугливания на поверхности детали. Оба дефекта могут сделать детали непригодными, увеличить процент брака и подорвать репутацию перед клиентами.

Хорошая новость заключается в том, что оба дефекта предсказуемы и предотвратимы. При правильном проектировании детали, инженерии формы, оптимизации процесса и обращении с материалами коробление и следы подгара можно устранить в большинстве случаев.

Данное руководство содержит глубокий технический анализ обоих дефектов — коренные причины, методы диагностики, конкретные решения для каждой причины и стратегии предотвращения. Основано на более чем 25-летнем опыте производства литья под давлением на Eastmaster Manufacturing Limited в Шэньчжэне, Китай.

Часть A: Коробление при литье под давлением

Что такое коробление при литье под давлением?

Коробление (также называемое деформацией или искажением) — это дефект размерности, при котором отлитая деталь отклоняется от предполагаемой формы после выталкивания из формы. Деталь скручивается, изгибается, выгибается или изгибается дугой — часто это заметно невооружённым глазом — что не позволяет ей соответствовать размерным спецификациям или требованиям сборки.

Коробление фундаментально вызвано неравномерными внутренними напряжениями внутри детали. Эти напряжения формируются в процессе литья и «запираются» при охлаждении и затвердевании пластика. После выталкивания эти остаточные напряжения постепенно расслабляются, вызывая деформацию детали.

Типы коробления

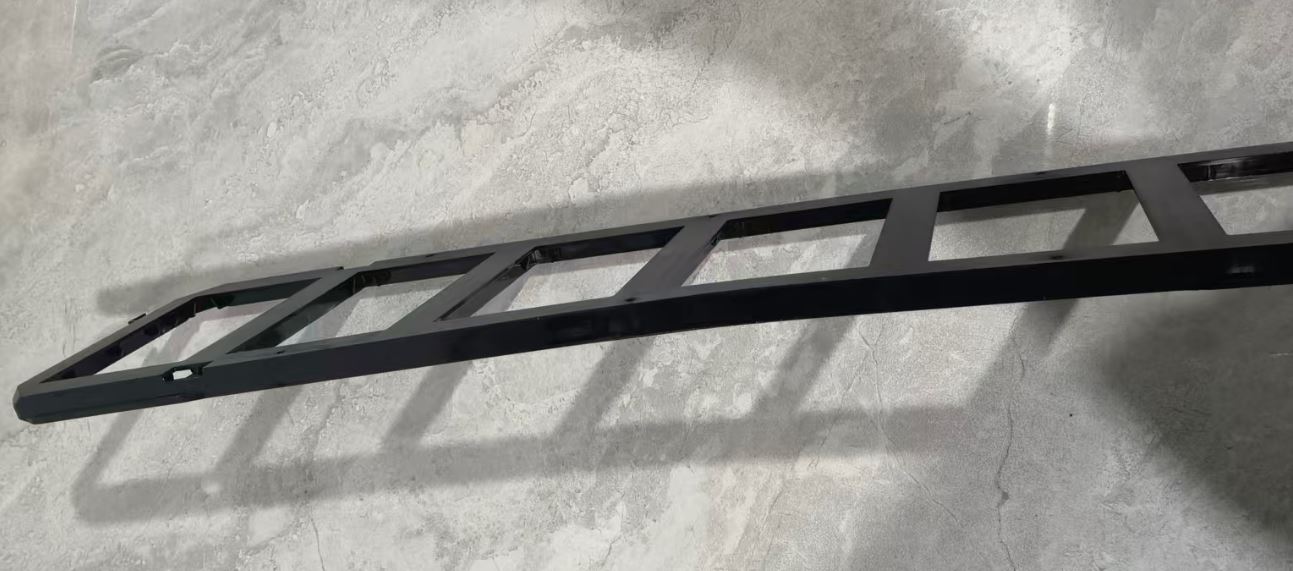

• Выгибание/деформация: деталь изгибается наружу по одной оси (подобно чипсу)
• Скручивание: деталь скручивается по своей длине (углы больше не совмещаются)
• Угловое коробление: плоские поверхности отклоняются от предполагаемого угла
• Коробление от утяжин: локализованные утяжины на толстых сечениях вытягивают окружающие области из формы
• Коробление при выталкивании: деталь деформируется при выталкивании из-за недостаточного угла уклона или чрезмерного усилия выталкивания

Коренные причины коробления деталей литья под давлением

Понимание корневой причины необходимо для устранения коробления. Причины делятся на четыре основные категории:

1. Неравномерное охлаждение

Это причина №1 коробления. Когда одна сторона детали охлаждается быстрее другой, дифференциальная усадка создаёт внутренние напряжения, вызывающие изгиб.

• Причины: асимметричная геометрия детали, несбалансированная компоновка каналов охлаждения формы, различная температура формы на стороне сердечника и матрицы
• Эффект: более горячая сторона усаживается сильнее, притягивая деталь к этой стороне
• Типично для: коробчатых деталей, деталей с рёбрами только с одной стороны, переходов от толстого к тонкому

2. Дифференциальная усадка

Различные области детали усаживаются с разной скоростью из-за вариаций толщины стенки, ориентации волокон или распределения материала.

• Толстые сечения усаживаются больше, чем тонкие
• Материалы с армированием волокном усаживаются меньше в направлении потока, чем в поперечном
• Кристаллические материалы (PP, PA, POM) имеют более высокую и переменную усадку, чем аморфные (ABS, PC, PMMA)

3. Эффекты ориентации

При заполнении полимерные молекулы и стеклянные волокна ориентируются в направлении потока. Это создаёт анизотропную усадку — деталь усаживается по-разному в направлении потока и в поперечном направлении.

• Расположение литника определяет направление потока и, следовательно, картину ориентации
• Марки с армированием волокном более подвержены короблению, вызванному ориентацией
• Детали, заполняемые с одного конца, имеют тенденцию изгибаться к литнику или от него

4. Проблемы процесса

• Недостаточное давление подпрессовки или время выдержки: деталь усаживается больше, чем ожидалось
• Слишком высокая температура расплава: увеличивает термические напряжения и усадку
• Слишком короткое время охлаждения: деталь выталкивается, пока ещё слишком горячая, и деформируется
• Чрезмерная скорость впрыска: создаёт высокую ориентацию и остаточные напряжения

Как устранить и предотвратить коробление

Конструктивные решения

1. Обеспечьте равномерную толщину стенки по всей детали. Максимальное отклонение: ±25% от номинальной толщины стенки
2. Используйте постепенные переходы между толстыми и тонкими сечениями (соотношение макс. 3:1 на расстоянии 2× толщины стенки)
3. По возможности симметричная конструкция — асимметричные детали коробятся сильнее
4. Добавьте рёбра жёсткости с обеих сторон детали для балансировки сил усадки
5. Используйте достаточные радиусы на всех внутренних углах (R ≥ 0,5 × толщина стенки)
6. Рассмотрите возможность удаления материала из толстых сечений для снижения вариации толщины стенки

Решения по форме

1. Спроектируйте сбалансированные каналы охлаждения — одинаковое расстояние от поверхности формы на сердечнике и матрице
2. Используйте конформные каналы охлаждения (формы, напечатанные на 3D-принтере) для сложной геометрии
3. Независимый контроль температуры формы на стороне сердечника и матрицы (ΔT < 5°C)
4. Оптимизируйте расположение литника для обеспечения сбалансированного заполнения и минимизации эффектов ориентации
5. Добавьте достаточные углы уклона (минимум 1°) для предотвращения коробления при выталкивании
6. Рассмотрите компенсацию геометрии формы — преднамеренное превышение размеров формы для противодействия прогнозируемому короблению

Технологические решения

1. Оптимизируйте давление подпрессовки и время выдержки для минимизации дифференциальной усадки
2. Увеличьте время охлаждения — убедитесь, что температура детали при выталкивании ниже HDT (температуры тепловой деформации)
3. Снизьте температуру расплава для минимизации термических напряжений
4. Используйте охлаждающее приспособление или кондуктор после выталкивания для удержания детали в форме до достижения комнатной температуры
5. Для материалов с армированием волокном: скорректируйте расположение и размер литника для контроля ориентации волокон

Решения по материалу

• Перейдите на аморфные материалы (ABS, PC), которые имеют более низкую и предсказуемую усадку, чем кристаллические материалы (PP, PA)
• Используйте марки с низкой усадкой, специально разработанные для снижения коробления
• Для полукристаллических материалов: рассмотрите нуклеированные марки с более равномерной усадкой
• Снизьте содержание стеклянного волокна, если коробление, вызванное ориентацией, является серьёзным (но это снижает жёсткость)

Часть B: Следы подгара при литье под давлением

Что такое следы подгара при литье под давлением?

Следы подгара (также называемые газовыми ожогами, дизельными ожогами или тёмными пятнами) — это тёмные изменения цвета — обычно чёрные или тёмно-коричневые — которые появляются на поверхности деталей литья под давлением. Они вызваны сгоранием захваченного воздуха или деградацией пластикового материала из-за чрезмерного нагрева или сдвигового воздействия.

Следы подгара обычно появляются в конце путей потока, на линиях сварного шва или в областях, где воздух захватывается при заполнении формы. Это преимущественно косметический дефект, но он также может указывать на скрытые проблемы процесса, влияющие на целостность детали.

Типы следов подгара

• Газовые ожоги (дизель-эффект): чёрные или обугленные следы в конце заполнения, где захваченный воздух сжимается и воспламеняется
• Ожоги от деградации материала: коричневые или жёлтые изменения цвета, вызванные перегретым или деградированным пластиком
• Сдвиговые ожоги: локализованные следы горения, вызванные чрезмерным сдвиговым нагревом в тонких сечениях или острых углах
• Ожоги от вентиляции: следы горения непосредственно на вентиляционных каналах линии разъёма, где воспламеняется выходящий газ

Коренные причины следов подгара

1. Недостаточная вентиляция

Наиболее распространённая причина. При заполнении формующей полости расплавленным пластиком воздух должен выходить через вентиляционные каналы. Если вентиляционные каналы слишком малы, их недостаточно или они заблокированы, воздух захватывается и сжимается. Сжатый воздух значительно нагревается (дизель-эффект) — достигая температур, достаточных для обжига пластика или воспламенения самого воздуха.

• Требуемая глубина вентиляции: 0,02–0,05 мм для большинства материалов (0,03 мм для ABS, 0,025 мм для PC)
• Длина участка вентиляции: максимум 1–2 мм
• Расположение вентиляции: в конце заполнения, на линиях сварного шва и в любых воздушных ловушках, выявленных анализом Moldflow

2. Чрезмерная скорость впрыска

Высокая скорость впрыска заставляет фронт расплава быстро продвигаться, захватывая воздух до того, как он успеет выйти через вентиляционные каналы. Она также генерирует чрезмерный сдвиговый нагрев, который может локально деградировать пластик.

• Фронт расплава может перемещаться быстрее, чем воздух может выходить через стандартные вентиляционные каналы
• Сдвиговый нагрев в тонких сечениях или в местах ограничения потока повышает локальную температуру выше точки деградации материала

3. Деградация материала

Если температура цилиндра или сопла слишком высока, или если материал находился в цилиндре слишком долго, пластик может термически деградировать — выделяя газы, вызывающие следы подгара.

• Типично для термочувствительных материалов: PVC, POM, огнестойкие марки
• Причины: чрезмерная температура цилиндра, длительное время пребывания, деградированное обратное кольцо

4. Загрязнение или проблемы с регранулятом

• Инородные материалы (другой тип пластика, загрязнения) в смоле могут разлагаться при температуре переработки
• Чрезмерный процент регранулята: переработанный материал уже прошёл один тепловой цикл и более подвержен деградации
• Грязный или загрязнённый бункер, цилиндр или поверхность формы

Как устранить и предотвратить следы подгара

Решения по форме и вентиляции

1. Добавьте или увеличьте вентиляционные каналы во всех зонах конца заполнения и воздушных ловушках (выявленных анализом Moldflow)
2. Обеспечьте соответствие глубины вентиляции вязкости материала (обычно 0,025–0,05 мм)
3. Регулярно очищайте вентиляционные каналы — забитые каналы являются основной причиной подгаров в производстве
4. Добавьте вентиляционные пазы на линии разъёма, выталкивателях и ползунах — на любых путях, где воздух может выходить
5. Рассмотрите вакуумную вентиляцию для деталей с критичной поверхностью — откачивает воздух из полости перед впрыском
6. Используйте вентиляционные вставки (пористый металл) в глубоких карманах или трудновентилируемых зонах

Технологические решения

1. Снизьте скорость впрыска — особенно на завершающей стадии заполнения полости
2. Используйте многоступенчатый профиль впрыска: быстрое заполнение основной части, медленное заполнение последних 10–20%
3. Снизьте температуру расплава на 10–20°C для минимизации термической деградации
4. Уменьшите противодавление для минимизации сдвигового нагрева в цилиндре
5. Сократите время пребывания в цилиндре — уменьшите размер дозы или время цикла, если материал находится слишком долго

Решения по материалу

• Тщательно высушите материал — влага может разлагаться на пар и вызывать подгары
• Ограничьте процент регранулята максимум 15–20% (ниже для термочувствительных материалов)
• Убедитесь, что материал свободен от загрязнений — очистите бункер, сушилку и цилиндр
• Для термочувствительных материалов (PVC, POM, огнестойкие марки): используйте специальные шнеки и цилиндры с конструкцией низкого сдвига

Коробление и следы подгара: справочник быстрой диагностики

Симптом	Наиболее вероятная причина	Первое действие
Деталь выгибается наружу	Неравномерное охлаждение (сердечник горячее матрицы)	Проверить и сбалансировать поток в каналах охлаждения
Деталь скручивается по длине	Ориентация волокон или асимметричное заполнение	Пересмотреть расположение литника; провести анализ Moldflow
Углы больше не прямые	Дифференциальная усадка в толстых/тонких сечениях	Редизайн для равномерной толщины стенки
Коробление через 24–48 часов	Постформовочная кристаллизация или релаксация напряжений	Увеличить время охлаждения; использовать отжиговое приспособление
Чёрные следы в конце заполнения	Захваченный воздух (дизель-эффект)	Добавить/улучшить вентиляцию в зонах конца заполнения
Коричневое/жёлтое изменение цвета	Термическая деградация материала	Снизить температуру расплава; проверить нагреватели цилиндра
Подгары на линии разъёма	Заблокированные или недостаточные вентиляционные каналы на линии разъёма	Очистить и увеличить вентиляционные каналы на линии разъёма
Подгары вблизи литника	Чрезмерный сдвиг на литнике; слишком малый литник	Увеличить литник; снизить скорость впрыска

Реальный случай: одновременное устранение коробления и подгаров

Типичный сценарий на Eastmaster: клиент прислал корпусную деталь из ABS (200 мм × 120 мм × 45 мм) с короблением и следами подгара одновременно.

Заявленные проблемы:

• Коробление монтажной поверхности 1,2 мм от плоскостности (спецификация: макс. 0,3 мм)
• Чёрные следы подгара на двух углах напротив литника
• 20% брака в производстве

Анализ коренных причин:

• Коробление: неравномерная толщина стенки (3,5 мм с одной стороны, 2,0 мм с другой) вызвала дифференциальное охлаждение и усадку
• Следы подгара: недостаточная вентиляция в дальних углах; скорость впрыска слишком высокая для существующей пропускной способности вентиляции

Реализованные решения:

1. Деталь перепроектирована: толщина стенки выровнена до 2,5 мм равномерной с постепенными переходами
2. Форма модифицирована: добавлено 8 дополнительных вентиляционных пазов (глубина 0,03 мм) в зонах конца заполнения
3. Процесс оптимизирован: двухступенчатый впрыск — 80% быстрое заполнение, 20% медленное заполнение в конце
4. Температура формы сбалансирована: сердечник 55°C, матрица 50°C (ΔT = 5°C)

Результаты:

• Коробление снижено с 1,2 мм до 0,15 мм (в пределах спецификации)
• Следы подгара полностью устранены
• Процент брака снижен с 20% до <1%

Контрольный список предотвращения коробления и следов подгара

Этап проектирования:

• □ Толщина стенки равномерна (отклонение ≤ ±25%)
• □ Переходы между толстыми и тонкими сечениями постепенные
• □ Геометрия детали максимально симметрична
• □ Толщина рёбер ≤ 60% от номинальной толщины стенки
• □ Достаточные углы уклона на всех вертикальных поверхностях (≥ 1°)

Этап проектирования формы:

• □ Каналы охлаждения сбалансированы — равное расстояние от поверхности с обеих сторон
• □ Вентиляция спроектирована во всех зонах конца заполнения (на основе анализа Moldflow)
• □ Расположение литника оптимизировано для сбалансированного заполнения
• □ Глубина вентиляции соответствует материалу (0,02–0,05 мм)
• □ Длина участка вентиляции ≤ 2 мм

Этап производства:

• □ Материал высушен согласно рекомендациям производителя
• □ Температура расплава в рекомендованном диапазоне (не у верхней границы)
• □ Профиль скорости впрыска включает медленное заполнение в конце дозы
• □ Давление подпрессовки и время выдержки оптимизированы
• □ Время охлаждения достаточно для достижения детали безопасной температуры выталкивания
• □ Вентиляционные каналы регулярно очищаются (график профилактического обслуживания)
• □ Процент регранулята ограничен 15–20%
