Deformación y marcas de quemadura en moldeo por inyección: prevención y soluciones



La deformación y las marcas de quemadura son dos de los defectos más comunes y frustrantes en el moldeo por inyección. La deformación hace que las piezas se tuerzan, combeen o distorsionen, mientras que las marcas de quemadura dejan manchas oscuras o rastros de carbonización en la superficie de la pieza. Ambos defectos pueden inutilizar las piezas, aumentar las tasas de desperdicio y dañar su reputación con los clientes.

La buena noticia: ambos defectos son predecibles y prevenibles. Con un diseño adecuado de piezas, ingeniería de moldes, optimización de procesos y manejo de materiales, la deformación y las marcas de quemadura pueden eliminarse en la mayoría de los casos.

Esta guía proporciona un análisis técnico profundo de ambos defectos: causas raíz, métodos de diagnóstico, soluciones específicas para cada causa y estrategias de prevención. Se basa en más de 25 años de experiencia en moldeo por inyección en Eastmaster Manufacturing Limited en Shenzhen, China.

Parte A: Deformación en moldeo por inyección

¿Qué es la deformación en el moldeo por inyección?

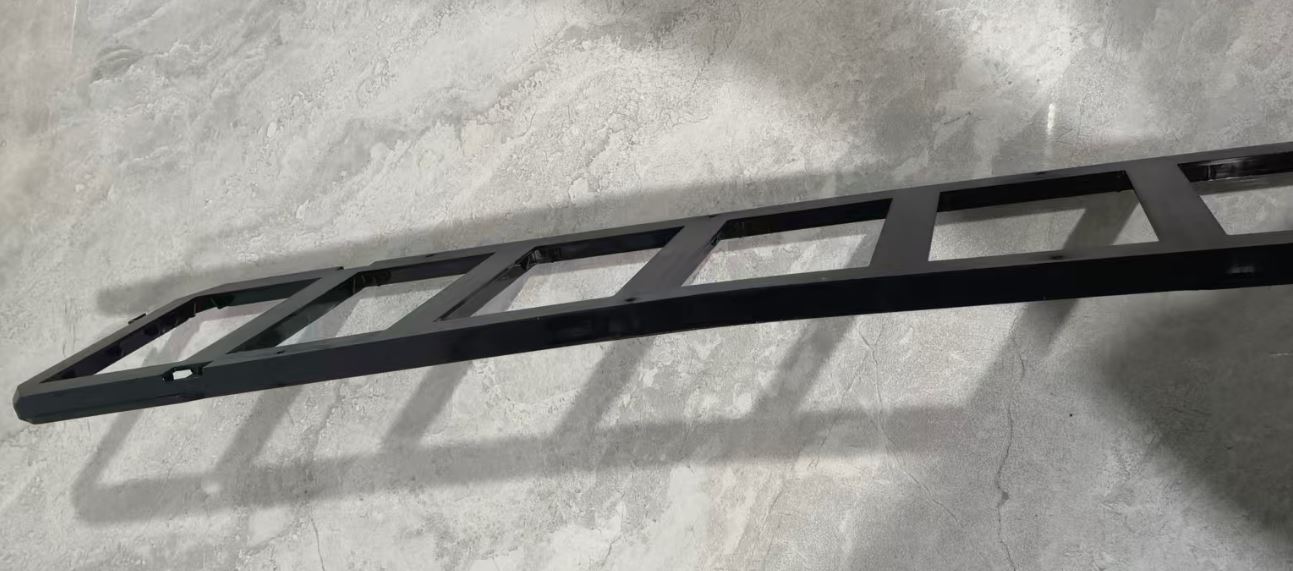

La deformación (también llamada alabeo, distorsión o deformación) es un defecto dimensional donde la pieza moldeada se desvía de su forma prevista después de la eyección del molde. La pieza se tuerce, combea, dobla o arquea — a menudo visiblemente — lo que impide que cumpla con las especificaciones dimensionales o los requisitos de ensamblaje.

La deformación es fundamentalmente causada por tensiones internas desiguales dentro de la pieza. Estas tensiones se desarrollan durante el proceso de moldeo y quedan "atrapadas" a medida que el plástico se enfría y solidifica. Después de la eyección, estas tensiones residuales se relajan gradualmente, causando la deformación de la pieza.

Tipos de deformación

• Combeo/alabeo: la pieza se dobla hacia afuera a lo largo de un eje (como una patata frita)
• Torsión: la pieza se tuerce a lo largo de su longitud (las esquinas ya no se alinean)
• Deformación angular: las superficies planas se desvían del ángulo previsto
• Deformación por hundimiento: los hundimientos localizados en secciones gruesas tiran de las áreas circundantes fuera de forma
• Deformación en la eyección: la pieza se deforma durante la eyección debido a un ángulo de salida insuficiente o fuerza de eyección excesiva

Causas raíz de la deformación en piezas moldeadas por inyección

Entender la causa raíz es esencial para eliminar la deformación. Las causas se dividen en cuatro categorías principales:

1. Enfriamiento desigual

Esta es la causa №1 de deformación. Cuando un lado de la pieza se enfría más rápido que el otro, la contracción diferencial crea tensiones internas que causan el combeo.

• Causas: geometría asimétrica de la pieza, diseño desbalanceado de canales de enfriamiento del molde, diferentes temperaturas del molde en el lado del núcleo y la cavidad
• Efecto: el lado más caliente se contrae más, tirando de la pieza hacia ese lado
• Típico en: piezas en forma de caja, piezas con nervaduras solo en un lado, transiciones de grueso a delgado

2. Contracción diferencial

Diferentes áreas de la pieza se contraen a diferentes velocidades debido a variaciones en el espesor de la pared, orientación de fibras o distribución de material.

• Las secciones gruesas se contraen más que las delgadas
• Los materiales reforzados con fibra se contraen menos en la dirección del flujo que en la dirección transversal
• Los materiales cristalinos (PP, PA, POM) tienen una contracción más alta y variable que los materiales amorfos (ABS, PC, PMMA)

3. Efectos de orientación

Durante el llenado, las moléculas de polímero y las fibras de vidrio se orientan en la dirección del flujo. Esto crea una contracción anisotrópica — la pieza se contrae de manera diferente en la dirección del flujo vs. la dirección transversal.

• La ubicación de la compuerta determina la dirección del flujo y por lo tanto el patrón de orientación
• Los grados reforzados con fibra son más susceptibles a la deformación inducida por orientación
• Las piezas llenadas desde un extremo tienden a doblarse hacia o lejos de la compuerta

4. Problemas de proceso

• Presión de mantenimiento insuficiente o tiempo de mantenimiento insuficiente: la pieza se contrae más de lo esperado
• Temperatura de fusión demasiado alta: aumenta las tensiones térmicas y la contracción
• Tiempo de enfriamiento demasiado corto: la pieza se eyecta mientras aún está demasiado caliente y se deforma
• Velocidad de inyección demasiado alta: crea alta orientación y tensiones residuales

Cómo solucionar y prevenir la deformación

Soluciones de diseño

1. Asegure un espesor de pared uniforme en toda la pieza. Variación máxima: ±25% del espesor nominal de la pared
2. Use transiciones graduales entre secciones gruesas y delgadas (relación máxima 3:1 en una distancia de 2× el espesor de la pared)
3. Diseñe simétricamente donde sea posible — las piezas asimétricas se deforman más
4. Agregue nervaduras en ambos lados de la pieza para equilibrar las fuerzas de contracción
5. Use radios generosos en todas las esquinas internas (R ≥ 0,5 × espesor de la pared)
6. Considere vaciar secciones gruesas para reducir la variación del espesor de la pared

Soluciones de molde

1. Diseñe canales de enfriamiento balanceados — distancia igual desde la superficie del molde en los lados del núcleo y la cavidad
2. Use canales de enfriamiento conformables (moldes impresos en 3D) para geometrías complejas
3. Control independiente de la temperatura del molde en los lados del núcleo y la cavidad (ΔT < 5°C)
4. Optimice la ubicación de la compuerta para un llenado balanceado y mínimos efectos de orientación
5. Agregue ángulos de salida suficientes (mínimo 1°) para prevenir la deformación en la eyección
6. Considere la compensación de geometría del molde — sobredimensionar intencionalmente el molde para contrarrestar la deformación prevista

Soluciones de proceso

1. Optimice la presión de mantenimiento y el tiempo de mantenimiento para minimizar la contracción diferencial
2. Aumente el tiempo de enfriamiento — asegure que la temperatura de la pieza en la eyección esté por debajo de HDT (temperatura de desviación térmica)
3. Reduzca la temperatura de fusión para minimizar las tensiones térmicas
4. Use un accesorio o plantilla de enfriamiento después de la eyección para mantener la pieza en forma hasta que alcance la temperatura ambiente
5. Para materiales reforzados con fibra: ajuste la ubicación y tamaño de la compuerta para controlar la orientación de las fibras

Soluciones de material

• Cambie a materiales amorfos (ABS, PC) que tienen una contracción más baja y predecible que los materiales cristalinos (PP, PA)
• Use grados de baja contracción diseñados específicamente para reducir la deformación
• Para materiales semicristalinos: considere grados nucleados con contracción más uniforme
• Reduzca el contenido de fibra de vidrio si la deformación inducida por orientación es severa (pero esto reduce la rigidez)

Parte B: Marcas de quemadura en moldeo por inyección

¿Qué son las marcas de quemadura en el moldeo por inyección?

Las marcas de quemadura (también llamadas quemaduras de gas, quemaduras diésel o manchas negras) son decoloraciones oscuras — generalmente negras o marrón oscuro — que aparecen en la superficie de las piezas moldeadas por inyección. Son causadas por la combustión de aire atrapado o la degradación del material plástico debido a calor excesivo o esfuerzo cortante.

Las marcas de quemadura típicamente aparecen al final de las rutas de flujo, en líneas de soldadura o en áreas donde el aire queda atrapado durante el llenado del molde. Son principalmente un defecto cosmético, pero también pueden indicar problemas de proceso subyacentes que afectan la integridad de la pieza.

Tipos de marcas de quemadura

• Quemaduras de gas (efecto diésel): marcas negras o carbonizadas al final del llenado donde el aire atrapado se comprime e ignita
• Quemaduras por degradación de material: decoloración marrón o amarilla causada por plástico sobrecalentado o degradado
• Quemaduras por cortante: marcas de quemadura localizadas causadas por calentamiento por cortante excesivo en secciones delgadas o esquinas afiladas
• Quemaduras de ventilación: marcas de quemadura directamente en las ranuras de ventilación de la línea de partición donde el gas que escapa se ignita

Causas raíz de las marcas de quemadura

1. Ventilación insuficiente

La causa más común. A medida que la cavidad del molde se llena con plástico fundido, el aire debe escapar a través de canales de ventilación. Si las ventilaciones son demasiado pequeñas, insuficientes en número o están bloqueadas, el aire queda atrapado y se comprime. El aire comprimido se calienta dramáticamente (efecto diésel) — alcanzando temperaturas lo suficientemente altas como para quemar el plástico o ignitar el aire mismo.

• Profundidad de ventilación requerida: 0,02–0,05 mm para la mayoría de los materiales (0,03 mm para ABS, 0,025 mm para PC)
• Longitud de la tierra de ventilación: máximo 1–2 mm
• Ubicación de ventilación: al final del llenado, en líneas de soldadura y en cualquier trampa de aire identificada por análisis Moldflow

2. Velocidad de inyección excesiva

La alta velocidad de inyección hace que el frente de fusión avance rápidamente, atrapando el aire antes de que pueda escapar a través de las ventilaciones. También genera calentamiento por cortante excesivo, que puede degradar localmente el plástico.

• El frente de fusión puede moverse más rápido de lo que el aire puede escapar a través de las ventilaciones estándar
• El calentamiento por cortante en secciones delgadas o restricciones de flujo eleva la temperatura local por encima del punto de degradación del material

3. Degradación del material

Si la temperatura del barril o la boquilla es demasiado alta, o si el material ha estado en el barril demasiado tiempo, el plástico puede degradarse térmicamente — liberando gases que causan marcas de quemadura.

• Típico en materiales sensibles al calor: PVC, POM, grados retardantes de llama
• Causas: temperatura excesiva del barril, tiempo de residencia prolongado, anillo de retención degradado

4. Contaminación o problemas con material regrind

• Materiales extraños (otro tipo de plástico, contaminantes) en la resina pueden descomponerse a la temperatura de procesamiento
• Porcentaje excesivo de regrind: el material reciclado ya ha pasado por un ciclo térmico y es más propenso a la degradación
• Tolva, barril o superficie del molde sucios o contaminados

Cómo solucionar y prevenir las marcas de quemadura

Soluciones de molde y ventilación

1. Agregue o amplíe las ventilaciones en todas las zonas de final de llenado y trampas de aire (identificadas por análisis Moldflow)
2. Asegure que la profundidad de ventilación sea apropiada para la viscosidad del material (típicamente 0,025–0,05 mm)
3. Limpie las ventilaciones regularmente — las ventilaciones obstruidas son una causa principal de quemaduras en producción
4. Agregue ranuras de ventilación en la línea de partición, pines de eyección y deslizadores — en cualquier lugar donde el aire pueda escapar
5. Considere ventilación al vacío para piezas con superficie crítica — evacua el aire de la cavidad antes de la inyección
6. Use insertos de ventilación (metal poroso) en bolsillos profundos o áreas de difícil ventilación

Soluciones de proceso

1. Reduzca la velocidad de inyección — especialmente en la etapa final del llenado de la cavidad
2. Use perfil de inyección multi-etapa: llenado rápido para la parte principal, llenado lento para el último 10–20%
3. Reduzca la temperatura de fusión en 10–20°C para minimizar la degradación térmica
4. Reduzca la contrapresión para minimizar el calentamiento por cortante en el barril
5. Acorte el tiempo de residencia en el barril — reduzca el tamaño de la dosis o el tiempo de ciclo si el material está allí demasiado tiempo

Soluciones de material

• Seque el material completamente — la humedad puede descomponerse en vapor y causar quemaduras
• Limite el porcentaje de regrind a un máximo de 15–20% (más bajo para materiales sensibles al calor)
• Asegure que el material esté libre de contaminación — limpie la tolva, el secador y el barril
• Para materiales sensibles al calor (PVC, POM, grados retardantes de llama): use tornillos y barriles especiales con diseño de bajo cortante

Deformación y marcas de quemadura: referencia de diagnóstico rápido

Síntoma	Causa más probable	Primera acción
La pieza se combea hacia afuera	Enfriamiento desigual (núcleo más caliente que la cavidad)	Verificar y balancear el flujo en canales de enfriamiento
La pieza se tuerce a lo largo de la longitud	Orientación de fibra o llenado asimétrico	Revisar ubicación de la compuerta; ejecutar análisis Moldflow
Las esquinas ya no están escuadra	Contracción diferencial en secciones gruesas/delgadas	Rediseñar para espesor de pared uniforme
La deformación aparece 24–48 horas después	Cristalización post-moldeo o relajación de tensiones	Aumentar tiempo de enfriamiento; usar accesorio de recocido
Marcas negras al final del llenado	Aire atrapado (efecto diésel)	Agregar/mejorar ventilaciones en zonas de final de llenado
Decoloración marrón/amarilla	Degradación térmica del material	Reducir temperatura de fusión; verificar calentadores del barril
Quemaduras en la línea de partición	Ventilaciones de línea de partición bloqueadas o insuficientes	Limpiar y ampliar ventilaciones de línea de partición
Quemaduras cerca de la compuerta	Cortante excesivo en la compuerta; compuerta demasiado pequeña	Ampliar compuerta; reducir velocidad de inyección

Caso real: resolución simultánea de deformación y quemaduras

Un escenario típico en Eastmaster: un cliente envió una pieza de carcasa de ABS (200 mm × 120 mm × 45 mm) con deformación y marcas de quemadura simultáneamente.

Problemas reportados:

• Deformación de la superficie de montaje 1,2 mm fuera de planitud (especificación: máx. 0,3 mm)
• Marcas negras de quemadura en dos esquinas opuestas a la compuerta
• Tasa de desperdicio del 20% en producción

Análisis de causa raíz:

• Deformación: espesor de pared desigual (3,5 mm en un lado, 2,0 mm en el otro) causó enfriamiento y contracción diferencial
• Marcas de quemadura: ventilación insuficiente en esquinas lejanas; velocidad de inyección demasiado alta para la capacidad de ventilación existente

Soluciones implementadas:

1. Pieza rediseñada: espesor de pared igualado a 2,5 mm uniforme con transiciones graduales
2. Molde modificado: agregadas 8 ranuras de ventilación adicionales (profundidad 0,03 mm) en zonas de final de llenado
3. Proceso optimizado: inyección de dos etapas — 80% llenado rápido, 20% llenado lento al final
4. Temperatura del molde balanceada: núcleo 55°C, cavidad 50°C (ΔT = 5°C)

Resultados:

• Deformación reducida de 1,2 mm a 0,15 mm (dentro de especificación)
• Marcas de quemadura completamente eliminadas
• Tasa de desperdicio reducida del 20% a <1%

Lista de verificación de prevención de deformación y marcas de quemadura（H2）

Etapa de diseño:

• □ Espesor de pared uniforme (variación ≤ ±25%)
• □ Transiciones entre secciones gruesas y delgadas son graduales
• □ Geometría de la pieza es tan simétrica como sea posible
• □ Espesor de nervaduras ≤ 60% del espesor nominal de la pared
• □ Ángulos de salida suficientes en todas las superficies verticales (≥ 1°)

Etapa de diseño del molde:

• □ Canales de enfriamiento balanceados — distancia igual desde la superficie en ambos lados
• □ Ventilación diseñada en todas las zonas de final de llenado (basado en análisis Moldflow)
• □ Ubicación de la compuerta optimizada para llenado balanceado
• □ Profundidad de ventilación apropiada para el material (0,02–0,05 mm)
• □ Longitud de tierra de ventilación ≤ 2 mm

Etapa de producción:

• □ Material secado según recomendaciones del fabricante
• □ Temperatura de fusión dentro del rango recomendado (no en el límite superior)
• □ Perfil de velocidad de inyección incluye llenado lento al final de la dosis
• □ Presión de mantenimiento y tiempo de mantenimiento optimizados
• □ Tiempo de enfriamiento suficiente para alcanzar temperatura segura de eyección
• □ Ventilaciones limpiadas regularmente (programa de mantenimiento preventivo)
• □ Porcentaje de regrind limitado a 15–20%
