Допуски на механическую обработку с ЧПУ: чего можно достичь и как их указывать

Допуски — это язык точного производства. Они определяют допустимое отклонение фактических размеров детали от заданных в чертеже. Правильный выбор допусков — одно из самых важных решений при механической обработке с ЧПУ: слишком свободные допуски — детали не собираются, слишком строгие — цена быстро растёт.

Это практическое руководство для инженеров: какие допуски возможны при обработке разных материалов и разными методами, как правильно указывать их на чертежах и как балансировать между точностью, стоимостью и сроками. Проектируете первый прототип или заказываете серийное производство — эта статья поможет принять верные решения по допускам.

Что такое допуски на механическую обработку с ЧПУ

Допуск при механической обработке с ЧПУ — это допустимый диапазон отклонения для заданного размера. Например, если вал указан как 25,00 ± 0,05 мм, допустимый диапазон — от 24,95 до 25,05 мм. Всё, что выходит за этот предел, считается браком.

Типы допусков при механической обработке с ЧПУ:

•  Линейный (размерный) допуск: ±0,05 мм на диаметр или длину

•  Геометрический допуск: плоскостность, круглость, цилиндричность, соосность, перпендикулярность, параллельность, позиционный допуск (GD&T)

•  Угловой допуск: ±0,5° или строже для углов

•  Шероховатость поверхности: значение Ra, ограничивающее текстуру поверхности

Понимание того, какой тип допуска applies к каждой поверхности, необходимо для правильной передачи требований вашему поставщику услуг ЧПУ-обработки.

Стандартные допуски ЧПУ-обработки: чего ожидать

Большинство цехов ЧПУ-обработки используют ISO 2768 (общие допуски для линейных и угловых размеров), если на чертеже не указаны конкретные допуски. Стандарт определяет четыре класса точности:

Класс ISO 2768	Название	Диапазон (1-10 мм)	Применение
f	Точный	±0,05 – ±0,10 мм	Точные измерители, оптические крепления, медицинские устройства
m	Средний	±0,10 – ±0,20 мм	Общее машиностроение, автомобили, промышленные детали
c	Грубый	±0,20 – ±0,50 мм	Несущие конструкции, некритичные корпуса
v	Очень грубый	±0,50 – ±1,00 мм	Грубые прототипы, неответственные детали

Для большинства деталей ЧПУ-обработки ISO 2768-m (средний) является стандартом и обеспечивает хороший баланс точности и стоимости. Более строгие допуски следует указывать только там, где это действительно нужно.

Максимально точные допуски ЧПУ-обработки

Современные станки с ЧПУ могут достигать очень высоких допусков при правильных условиях. Однако достижимая точность зависит от нескольких факторов:

По материалу（H3）

Материал	Стандартный допуск	Максимальная точность	Примечания
Алюминий (6061/7075)	±0,05 мм	±0,01 мм	Отличная обрабатываемость
Нержавеющая сталь (304/316)	±0,05 мм	±0,015 мм	Нужно контролировать наклёп
Углеродистая сталь	±0,05 мм	±0,02 мм	Хорошая жёсткость, предсказуемое поведение
Титан (Ti-6Al-4V)	±0,075 мм	±0,025 мм	Низкая теплопроводность создаёт трудности
PEEK (без наполнителя)	±0,05 мм	±0,01 мм	Нужен отжиг для лучшего результата
PEEK (30% углеволокно)	±0,075 мм	±0,025 мм	Ориентация волокон влияет на анизотропию
Латунь / Медь	±0,05 мм	±0,015 мм	Мягкие, отличное качество поверхности
Delrin (POM)	±0,05 мм	±0,01 мм	Отличная размерная стабильность

По методу обработки

•  Фрезерование ЧПУ (3 оси): ±0,025 мм стандарт, ±0,01 мм при точной настройке

•  Фрезерование ЧПУ (5 осей): ±0,03 мм стандарт из-за накопления ошибок осей, ±0,015 мм достижимо

•  Токарная обработка ЧПУ: ±0,015 мм стандарт, ±0,005 мм достижимо с алмазным инструментом для цветных металлов

•  Шлифование (после обработки): ±0,005 мм или строже — но увеличивает стоимость и сроки

Примечание: допуски строже ±0,01 мм обычно требуют помещений с контролем температуры (20°C ± 1°C), премиального инструмента и большего времени обработки — всё это значительно повышает стоимость.

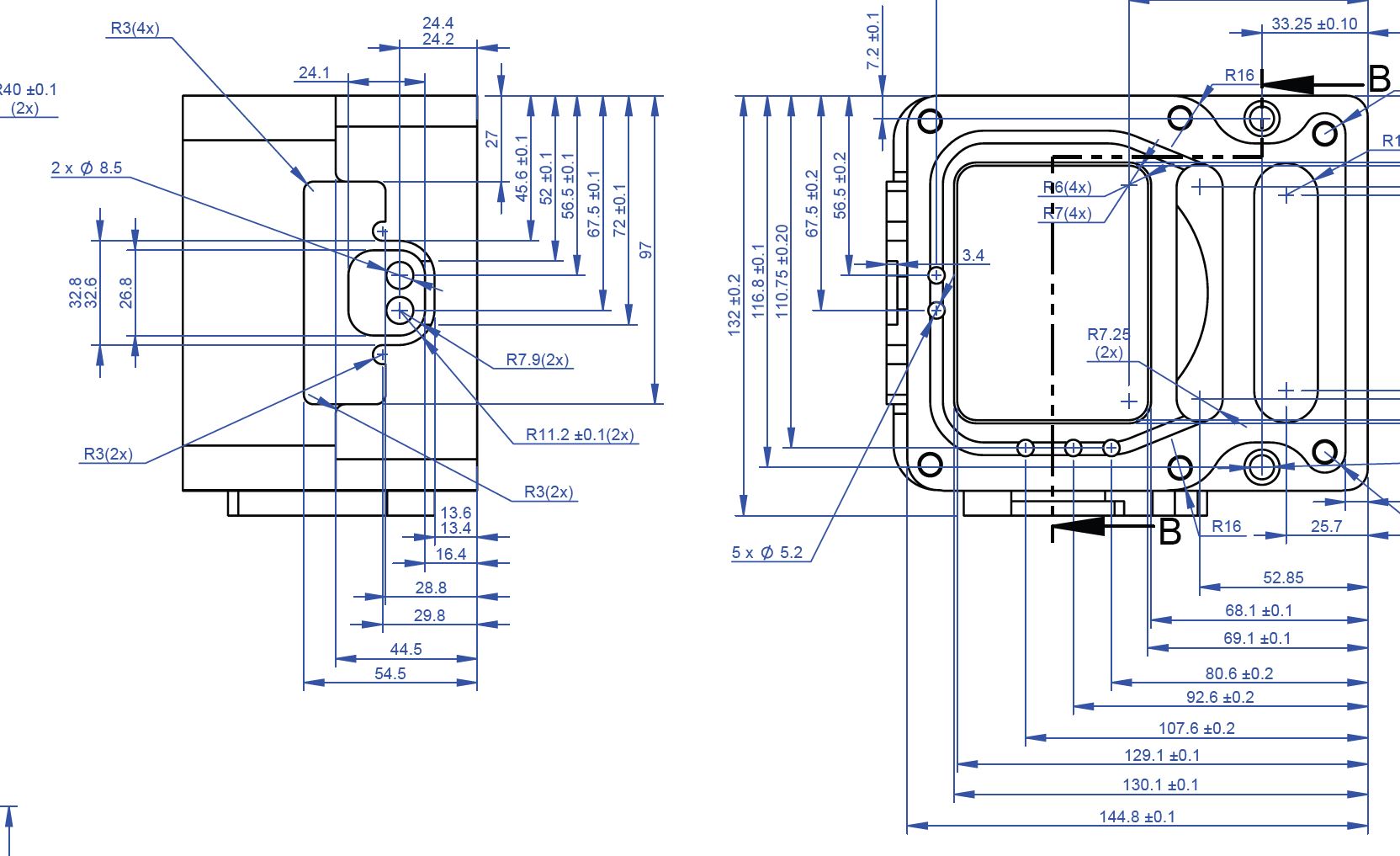

Как указывать допуски на чертежах

Правильное указание допусков — это баланс между функцией и стоимостью. Завышенные требования к допускам — одна из самых частых и дорогих ошибок при заказе ЧПУ-обработки.

Общие правила

•  Используйте ISO 2768-m как стандартный допуск для всех размеров, если не указано иное.

•  Применяйте более строгие допуски только для критичных поверхностей: посадочные места, отверстия под подшипники, уплотнительные поверхности, базы выравнивания.

•  Используйте геометрические допуски (GD&T) для поверхностей, где важнее форма, ориентация или расположение, а не просто размер.

•  Указывайте допуски, которые ваш метод обработки может стабильно обеспечить — не указывайте ±0,01 мм на детали с 3-осевого фрезерования, если ±0,05 мм достаточно.

•  Учитывайте метод измерения: если вы не можете измерить с нужной точностью, не указывайте такой допуск.

GD&T для деталей ЧПУ-обработки

Геометрические допуски и посадки (GD&T) — более полный и однозначный способ указать требования к детали, чем простые ± допуски. Основные элементы GD&T, часто применяемые в ЧПУ-обработке:

•  Плоскостность: контролирует плоскостность поверхности — критично для уплотнительных и посадочных поверхностей

•  Позиционный допуск: контролирует расположение отверстий и элементов относительно баз — важно для сборки

•  Соосность: контролирует выравнивание цилиндрических элементов — важно для валов и отверстий

•  Перпендикулярность: контролирует углы 90° между элементами — критично для точности приспособлений

•  Профиль поверхности: контролирует сложные 3D-контуры — часто в аэрокосмических и медицинских деталях

Подробное введение в GD&T см. в нашем руководстве: GD&T: Геометрические допуски и посадки для обработанных деталей.

Как допуски влияют на стоимость ЧПУ-обработки

Допуск — один из главных факторов стоимости ЧПУ-обработки. Вот почему более строгие допуски обходятся дороже:

Факторы роста стоимости при ужесточении допусков

•  Медленнее обработка: строгие допуски требуют меньшей подачи, finer шагов и нескольких проходов (черновой → получистовой → чистовой)

•  Лучший инструмент: премиальный карбидный или алмазный инструмент стоит в 3–10 раз дороже стандартного

•  Больше проверок: строгие допуски требуют координатно-измерительной машины (КИМ) или оптической инспекции вместо обычных штангенциркулей

•  Выше процент брака: статистические отклонения означают, что больше деталей выходят за пределы допуска

•  Контроль среды: помещения с температурной стабильностью увеличивают накладные расходы

•  Дополнительные операции: шлифование или притирка могут понадобиться для достижения конечного допуска

Ориентир по стоимости

Диапазон допуска	Относительная стоимость	Когда применять
±0,1 – ±0,05 мм	1,0× (база)	Стандартная обработка — большинство поверхностей
±0,05 – ±0,025 мм	1,3–1,8×	Посадочные поверхности, точные отверстия
±0,025 – ±0,01 мм	2,0–3,5×	Измерительные компоненты, оптические крепления
±0,01 – ±0,005 мм	4,0–8,0×	Только для критичных аэрокосмических/медицинских деталей
< ±0,005 мм	10×+ (нужна шлифовка)	Экстремальная точность — лучше избегать ЧПУ

Практическое правило: каждый раз, когда вы уменьшаете допуск вдвое, стоимость примерно удваивается.

Общие допуски без чертежей: ISO 2768 и ISO 20457

Многие заказы на ЧПУ-обработку размещаются по 3D-моделям без подробных 2D-чертежей. В таких случаях общие стандарты допусков обеспечивают контроль качества:

•  ISO 2768: общие допуски для линейных и угловых размеров (металлы и пластики). Определяет классы f/m/c/v.

•  ISO 20457: общие допуски специально для пластиковых деталей, изготовленных механической обработкой, с учётом теплового расширения и влагопоглощения материала.

Для технических пластиков, таких как PEEK, POM и PTFE, ISO 20457 даёт более реалистичные ожидания по допускам, чем ISO 2768, так как учитывает inherent размерную нестабильность полимеров.

Суммирование допусков: думаем не только об отдельных размерах

Когда детали собираются вместе, индивидуальные допуски накапливаются — это называется суммирование допусков. Анализ суммирования гарантирует, что даже в наихудших условиях собранные детали будут подходить и работать правильно.

Пример: сборка вала и отверстия

•  Вал: 10,00 ±0,02 мм → диапазон: 9,98 – 10,02 мм

•  Отверстие: 10,10 ±0,03 мм → диапазон: 10,07 – 10,13 мм

•  Наихудший зазор: 10,13 – 9,98 = 0,15 мм (максимум)

•  Лучший зазор: 10,07 – 10,02 = 0,05 мм (минимум)

Этот простой анализ подтверждает достаточный зазор. Для более сложных сборок статистические методы (RSS) дают более реалистичный прогноз, чем анализ наихудшего случая.

Чек-лист указания допусков ЧПУ-обработки

•  Указан стандарт общих допусков (класс ISO 2768 или ISO 20457 для пластиков)

•  Критичные размеры имеют явные ± допуски

•  GD&T использован для требований по форме, ориентации и расположению

•  Система баз чётко определена

•  Материал выбран — допуски соответствуют возможностям материала

•  Требования к шероховатости поверхности указаны там, где нужно

•  Анализ суммирования допусков проведён для сборочных узлов

•  Метод измерения достижим для указанных допусков

•  Баланс стоимости и точности проверен для каждого строгого допуска

•  Требования после обработки (отжиг, шлифование) определены для строгих допусков
