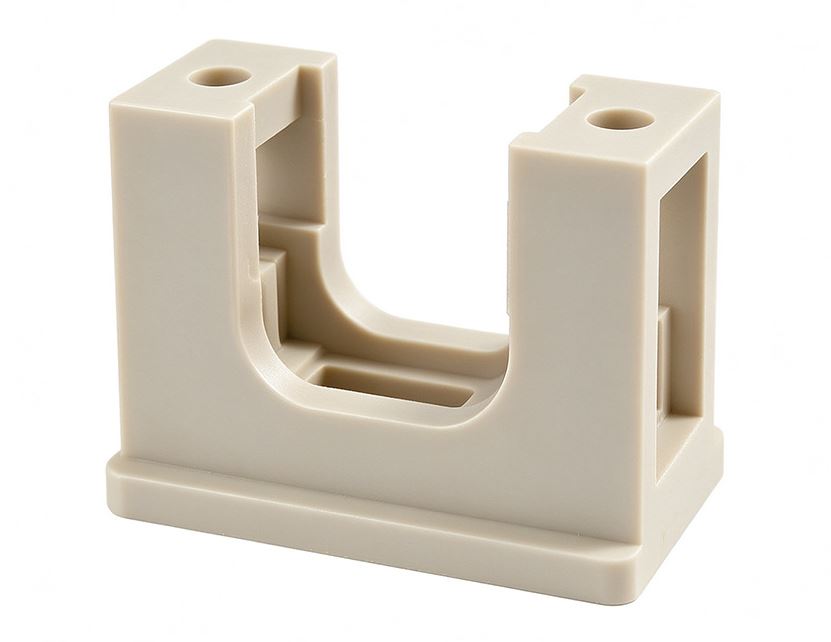

Обработка PEEK на станках с ЧПУ: полное руководство по маркам, свойствам и применениям

PEEK (Полиэфирэфиркетон) является одним из самых высокопроизводительных термопластичных инженерных полимеров. С температурой непрерывной эксплуатации 250°C, исключительной химической стойкостью и механическими свойствами, сопоставимыми со многими металлами, PEEK стал материалом выбора для требовательных применений в аэрокосмической промышленности, медицинских устройствах, нефтегазовой отрасли, полупроводниковой и автомобильной промышленности.

Однако PEEK не может быть отлит под давлением на обычных литьевых машинах — его чрезвычайно высокая температура плавления (примерно 370°C) и вязкость расплава делают обычное литье под давлением непрактичным. Основным методом формования PEEK в прецизионные компоненты является обработка на станках с ЧПУ. Это делает обработку PEEK на станках с ЧПУ специализированной возможностью, которую только опытные производители могут стабильно обеспечивать.

В Eastmaster Manufacturing в Шэньчжэне мы имеем более чем 25-летний опыт прецизионной обработки на станках с ЧПУ высокопроизводительных инженерных пластиков, включая PEEK, PTFE, POM и другие продвинутые полимеры. Это полное руководство охватывает все, что вам нужно знать об обработке PEEK на станках с ЧПУ — от марок материала и свойств до параметров обработки, конструктивных соображений и контроля качества.

Что такое PEEK и почему его обрабатывают на станках с ЧПУ?

PEEK является полукристаллическим термопластичным полимером из семейства PAEK (Полиарилоэфиркетон). Его молекулярная структура — чередующиеся эфирные и кетонные связи с ароматическими кольцами — придает ему extraordinарную термическую стабильность, химическую инертность и механическую прочность.

Ключевые свойства PEEK:

• Температура непрерывной эксплуатации: 250°C (482°F)
• Кратковременная пиковая температура: 300°C (572°F)
• Прочность на растяжение: 90-100 МПа
• Модуль изгиба: 3,5-4,0 ГПа
• Плотность: 1,30-1,32 г/см³
• Водопоглощение: <0,5% при 24 часах погружения
• Рейтинг воспламеняемости: UL 94 V-0 (без добавок)
• Биосовместимость: соответствует ISO 10993 и USP Class VI (медицинские марки)

В отличие от металлов, PEEK может быть обработан с жесткими допусками без риска гальванической коррозии, и весит примерно на 70% меньше, чем нержавеющая сталь. Эти свойства делают обработку PEEK на станках с ЧПУ привлекательной альтернативой металлическим деталям в применениях, чувствительных к весу и коррозии.

Поскольку PEEK не может быть отлит под давлением из-за его чрезвычайно высокой вязкости расплава и требований к температуре обработки, обработка на станках с ЧПУ является наиболее практичным и широко используемым методом производства компонентов из PEEK — от быстрых прототипов до полных производственных объемов.

Марки PEEK для обработки на станках с ЧПУ

Не весь PEEK одинаков. Разные марки разработаны для различных применений, и выбор марки значительно влияет на обрабатываемость, стоимость и производительность конечной детали.

Ненаполненный (Virgin) PEEK

Ненаполненный PEEK — также называемый virgin или натуральным PEEK — это базовый полимер без армирующих наполнителей. Он предлагает лучшее сочетание toughness, химической стойкости и обрабатываемости. Ненаполненный PEEK производит самые гладкие поверхности при обработке на станках с ЧПУ и предпочтителен для применений, требующих высокой чистоты или биосовместимости.

• Лучше всего для: Медицинские имплантаты, полупроводниковые компоненты, детали для контакта с пищевыми продуктами, оборудование для химической обработки
• Обрабатываемость: Отличная — производит чистые, без заусенцев срезы при правильном инструменте
• Качество поверхности: Может достигать Ra 0,4-0,8 мкм с острыми твердосплавными инструментами

Стеклонаполненный PEEK (30% GF)

Добавление 30% стекловолокна значительно увеличивает жесткость, прочность и стабильность размеров. Стеклонаполненный PEEK имеет более высокую жесткость и более низкое тепловое расширение, что делает его подходящим для структурных компонентов, которые должны сохранять точность при повышенных температурах.

• Лучше всего для: Аэрокосмические кронштейны, автомобильные компоненты двигателя, детали промышленных насосов
• Обрабатываемость: Хорошая — стекловолокна вызывают умеренный износ инструмента; рекомендуются твердосплавные инструменты
• Качество поверхности: Ra 0,8-1,6 мкм (немного грубее из-за 노출 волокон)

Угленаполненный PEEK (30% CF)

Армирование углеродным волокном обеспечивает самое высокое соотношение жесткости к весу и добавляет электропроводность — уникальное свойство среди инженерных пластиков. Угленаполненный PEEK используется там, где требуется ESD (электростатическое рассеивание) или электромагнитное экранирование.

• Лучше всего для: Обработка полупроводниковых пластин, среды, чувствительные к ESD, аэрокосмические структурные детали
• Обрабатываемость: Умеренная — углеродные волокна абразивны; алмазные или CVD-покрытые инструменты продлевают срок службы инструмента
• Качество поверхности: Ra 1,2-2,0 мкм (волокна могут вызывать микросколы на кромках)

Сравнение марок PEEK для обработки на станках с ЧПУ:

Свойство	Ненаполненный PEEK	30% GF PEEK	30% CF PEEK
Прочность на растяжение	90-100 МПа	140-150 МПа	130-145 МПа
Модуль изгиба	3,5 ГПа	9,0-10,0 ГПа	12,0-15,0 ГПа
Плотность	1,30 г/см³	1,51 г/см³	1,42 г/см³
Тепловое расширение	47 × 10⁻⁶ /°C	22 × 10⁻⁶ /°C	16 × 10⁻⁶ /°C
Электропроводность	Изолятор	Изолятор	Проводник (10³-10⁵ Ω)
Износ инструмента	Низкий	Умеренный	Высокий
Относительная стоимость	1,0×	1,2-1,4×	1,5-2,0×

Параметры обработки PEEK на станках с ЧПУ

PEEK ведет себя иначе, чем металлы и стандартные инженерные пластики при обработке на станках с ЧПУ. Его полукристаллическая структура означает, что он размягчается постепенно, а не плавится резко, и чувствителен к нагреву от сил резания. Правильный выбор параметров критичен для достижения хорошего качества поверхности, жестких допусков и долгого срока службы инструмента.

Параметры фрезерования

Параметр	Ненаполненный PEEK	GF/CF Наполненный PEEK
Скорость резания (Vc)	200-500 м/мин	100-300 м/мин (снизить на 30-50% для наполненных марок)
Подача (fz)	0,05-0,15 мм/зуб	0,03-0,10 мм/зуб
Глубина резания (ap)	1-3 мм (черновая), 0,2-0,5 мм (чистовая)	0,5-2 мм (черновая), 0,1-0,3 мм (чистовая)
Охлаждение	Предпочтительно сжатый воздух или туман; допустима подача	Рекомендуется подача охлаждающей жидкости для управления пылью волокон
Материал инструмента	Твердый сплав, полированные канавки	Твердый сплав или алмазное покрытие (CVD/PVD)

Параметры точения

• Скорость резания: 150-400 м/мин для ненаполненного PEEK; 80-200 м/мин для наполненных марок
• Подача: 0,05-0,20 мм/об (чистовая); 0,15-0,40 мм/об (черновая)
• Глубина резания: 0,5-2,0 мм (черновая); 0,1-0,5 мм (чистовая)
• Геометрия инструмента: Острая режущая кромка с положительным передним углом (10-15°) для снижения сил резания и тепловыделения

Критические советы по обработке PEEK

• Минимизируйте нагрев: PEEK размягчается при повышенных температурах. Используйте острые инструменты, соответствующие скорости подачи и адекватное охлаждение для предотвращения термической деформации.
• Избегайте пауз: Пауза или задержка во время резания может вызвать локализованное плавление и плохое качество поверхности. Поддерживайте постоянное engagement инструмента.
• Управляйте зажимом: PEEK имеет относительно низкий модуль упругости по сравнению с металлами. Чрезмерная сила зажима может вызвать деформацию детали. Используйте мягкие губки или compliant fixtures.
• Контролируйте удаление стружки: Стружка PEEK может быть волокнистой (особенно ненаполненные марки). Обеспечьте эффективное удаление стружки для предотвращения повторного резания и повреждения поверхности.
• Отжиг после обработки: Для применений с критическими допусками, отожгите детали из PEEK при 200°C в течение 2-4 часов после обработки для снятия остаточных напряжений и стабилизации размеров.

Достижимые допуски и качество поверхности при обработке PEEK на станках с ЧПУ

PEEK может удерживать более жесткие допуски, чем большинство других инженерных пластиков, приближаясь к точности, достижимой с металлами. Это одна из ключевых причин, по которым инженеры выбирают PEEK для высокоточных применений.

Возможности допусков

• Стандартные допуски обработки: ±0,05 мм (±0,002") для общих характеристик
• Прецизионная обработка: ±0,02 мм (±0,0008") для критических размеров
• Самые жесткие достижимые: ±0,01 мм (±0,0004") с температурно-контролируемой средой и отжигом после обработки
• Допуски отверстий: H7 достижим с разверткой; H8 стандарт с сверлением
• Качество поверхности: Ra 0,4-0,8 мкм для ненаполненного PEEK; Ra 0,8-1,6 мкм для наполненных марок

Для сравнения, эти допуски похожи на то, что может быть достигнуто при обработке алюминия на станках с ЧПУ, что делает PEEK жизнеспособной заменой металлических деталей во многих прецизионных применениях.

Факторы, влияющие на допуск

• Тепловое расширение: PEEK расширяется примерно на 47 мкм/м/°C (ненаполненный). Температурные вариации во время обработки и измерения могут повлиять на результаты.
• Поглощение влаги: Хотя низкое (<0,5%), влага может вызвать незначительные изменения размеров во влажных средах.
• Остаточное напряжение: Обработка индуцирует остаточные напряжения, которые могут вызвать медленный дрейф размеров. Отжиг устраняет этот эффект.
• Содержание наполнителя: Стекловолокно или углеродное волокно снижает тепловое расширение, но вносит анизотропию — размеры параллельно направлению потока отличаются от перпендикулярных.

Общие применения деталей из PEEK, обработанных на станках с ЧПУ

Медицинские и хирургические устройства

Биосовместимость PEEK (ISO 10993, USP Class VI), радиопрозрачность и стойкость к стерилизации делают его идеальным для хирургических инструментов, спинных имплантатов, стоматологических устройств и компонентов доставки лекарств. Обработка на станках с ЧПУ позволяет быстро итерировать индивидуальные дизайны имплантатов и пациент-специфичные инструменты.

Аэрокосмическая и оборонная промышленность

PEEK заменяет алюминий и титан в кронштейнах, разъемах, воздуховодах и внутренних компонентах, где снижение веса и огнестойкость критичны. Его рейтинг UL 94 V-0 и низкий дым/токсичность делают его подходящим для применений в салоне.

Нефтегазовая / Скважинная

PEEK выдерживает H₂S, NaCl, углеводороды и температуры до 250°C непрерывно — условия, которые разрушают большинство полимеров и корродируют металлы. Уплотнения, прокладки, изоляторы и износные накладки из PEEK, обработанные на станках с ЧПУ, используются в скважинных инструментах и подводном оборудовании.

Полупроводниковая и электронная

В производстве полупроводников низкое образование частиц PEEK, химическая чистота и отличные диэлектрические свойства делают его идеальным для носителей пластин, удерживающих колец CMP, тестовых разъемов и компонентов ионной имплантации. Угленаполненный PEEK обеспечивает ESD-безопасную обработку для чувствительных устройств.

Автомобильная

PEEK используется в компонентах трансмиссии, компрессорных колесах турбонагнетателя, деталях топливной системы и разъемах батарей EV. Обработка на станках с ЧПУ обеспечивает низкообъемное производство и быстрое прототипирование для программ разработки автомобилей.

Конструктивные рекомендации для деталей из PEEK, обработанных на станках с ЧПУ

Проектирование деталей для обработки PEEK на станках с ЧПУ требует понимания уникальных характеристик материала. Следование этим рекомендациям обеспечивает производимость, экономичность и надежную производительность.

1. Поддерживайте равномерную толщину стенки: Избегайте резких переходов. Используйте постепенные соотношения наклона 3:1 для минимизации остаточного напряжения и искажения.
2. Указывайте соответствующие допуски: Не переспецифицируйте. ±0,05 мм достижимо для большинства характеристик; резервируйте ±0,02 мм только для критических сопрягаемых поверхностей.
3. Учитывайте удаление стружки: Глубокие карманы и узкие пазы требуют адекватного доступа для clearance инструмента и удаления стружки. Проектируйте с учетом доступа инструмента.
4. Добавьте припуск на отжиг: Для деталей с жесткими допусками, указывайте отжиг после черновой обработки, затем чистовая обработка до окончательных размеров.
5. Избегайте острых внутренних углов: Используйте щедрые радиусы углов (минимум 0,5 мм) для снижения концентрации напряжения и улучшения срока службы инструмента.
6. Планируйте оснастку: Включите характеристики оснастки (вкладки, плоскости или datum поверхности), которые позволяют secure workholding без чрезмерной силы зажима.
7. Указывайте требования к качеству поверхности: Ra 0,8 мкм стандарт для PEEK. Более тонкие качества (Ra 0,4 мкм) достижимы, но увеличивают стоимость.

PEEK против других высокопроизводительных пластиков для обработки на станках с ЧПУ

PEEK не единственный высокопроизводительный инженерный пластик, но часто является лучшим выбором для самых требовательных применений. Вот как он сравнивается с альтернативами, обычно используемыми в обработке инженерных пластиков на станках с ЧПУ:

Свойство	PEEK	PTFE	POM (Delrin)	PEI (Ultem)
Макс. температура (непрерывная)	250°C	260°C	90°C	170°C
Прочность на растяжение	100 МПа	20-30 МПа	60 МПа	110 МПа
Химическая стойкость	Отличная	Превосходная	Плохая (кислоты)	Хорошая
Обрабатываемость	Хорошая	Плохая (вязкий)	Отличная	Хорошая
Биосовместимость	Да (имплантируемый)	Да	Нет	Да (select марки)
Относительная стоимость	Высокая	Средняя	Низкая	Средне-высокая

PEEK является премиум выбором, когда тепловая производительность, химическая стойкость и механическая прочность должны быть все одновременно отличными. Для менее требовательных требований к температуре, POM или PEI могут предложить лучшую экономичность.

Почему выбирают Eastmaster для обработки PEEK на станках с ЧПУ

Eastmaster Manufacturing специализируется на прецизионной обработке на станках с ЧПУ высокопроизводительных инженерных пластиков более 25 лет. Наши возможности включают:

• Полный спектр марок PEEK: Ненаполненный, 30% GF, 30% CF и медицинский имплантируемый PEEK
• 3-, 4- и 5-осевые обрабатывающие центры с ЧПУ с высокоскоростными шпинделями (до 24 000 об/мин)
• Температурно-контролируемая среда обработки для работы с жесткими допусками
• Возможность отжига после обработки для снятия напряжений и стабилизации размеров
• Полный контроль размеров с CMM, оптическим компаратором и тестерами шероховатости поверхности
• Сертифицированная система управления качеством ISO 9001 и ISO 13485
• Верификация D-U-N-S: 66-849-8033

Нужна ли вам одна деталь прототипа или производственная партия тысяч, наша инженерная команда может помочь вам выбрать правильную марку PEEK, оптимизировать ваш дизайн для обработки на станках с ЧПУ и доставить детали, соответствующие вашим точным спецификациям.
