Руководство по шероховатости поверхности для деталей ЧПУ-обработки: значения Ra, методы и стандарты



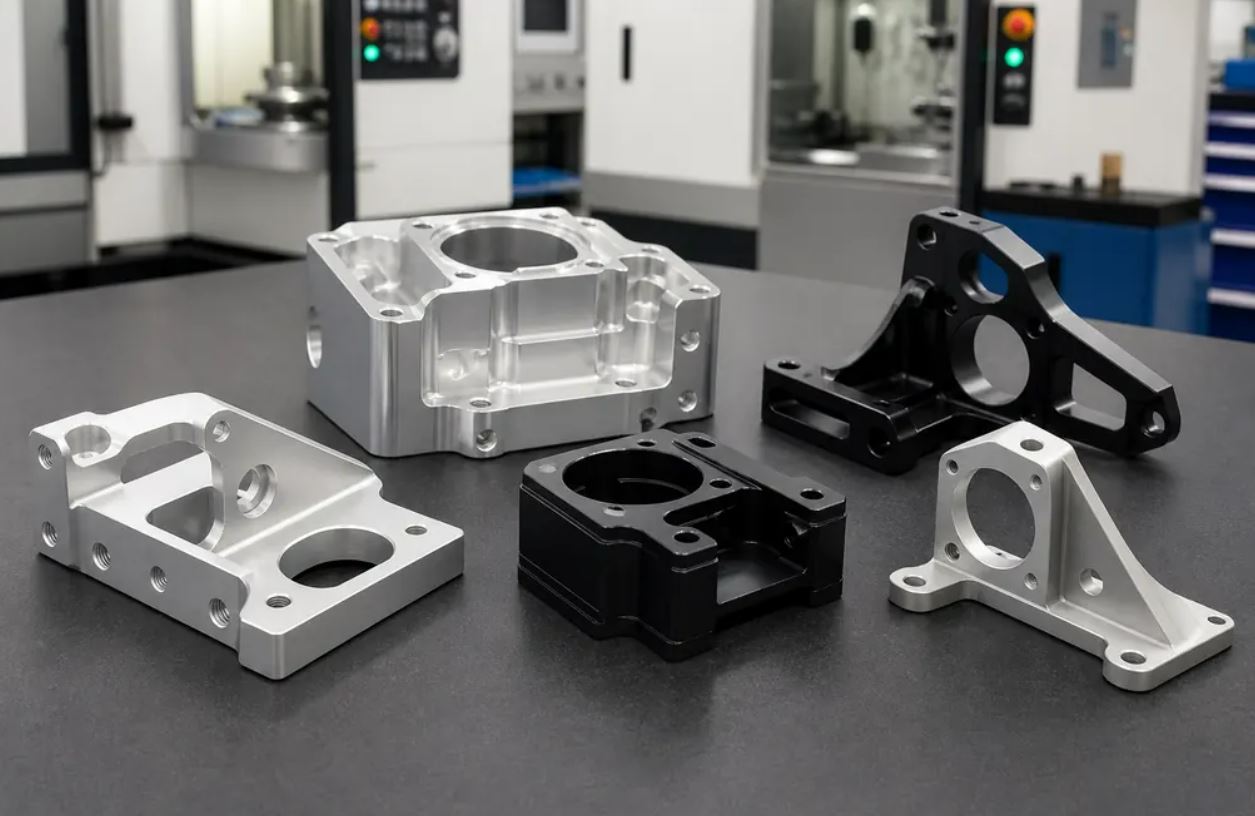

Шероховатость поверхности — также называемая текстурой поверхности — одна из самых важных, но часто неправильно понятых частей ЧПУ-обработки. Она влияет на то, как деталь выглядит, как ощущается, как работает в сборке, как сопротивляется износу и коррозии, и в конечном счёте — сколько стоит.

Многие инженеры неправильно указывают шероховатость — либо слишком свободно (вызывая отказы деталей), либо слишком строго (повышая затраты без причины). Это полное руководство объясняет всё, что нужно знать о шероховатости поверхности для деталей ЧПУ-обработки: значения Ra, методы измерения, достижимая шероховатость по процессам и материалам, и как правильно указывать шероховатость на чертежах.

Основано на 25-летнем опыте точного производства Eastmaster Manufacturing Limited в Шэньчжэне, Китай.

Что такое шероховатость поверхности? Ra, Rz и текстура поверхности

Шероховатость поверхности описывает текстуру обработанной поверхности на очень мелком уровне. Ни одна обработанная поверхность не бывает идеально гладкой — каждый процесс оставляет после себя узор из пиков и впадин. Ключевые числа для измерения шероховатости:

Ra — Средняя арифметическая шероховатость

Ra (также пишется как Rₐ) — наиболее часто используемый параметр шероховатости. Это простое среднее значение всех отклонений профиля поверхности от центральной линии на длине выборки.

    Измеряется в микрометрах (μm) или микродюймах (μin)

    Ниже Ra = более гладкая поверхность

    Наиболее часто указываемый параметр на инженерных чертежах

    Не различает пики и впадины — две поверхности с одинаковым Ra могут ощущаться совершенно по-разному

Rz — Максимальная высота профиля

Rz измеряет наибольшую разницу высот между самым высоким пиком и самой глубокой впадиной на длине выборки. Более чувствителен к крайним значениям, чем Ra.

    Обычно в 4-8 раз больше значения Ra для той же поверхности

    Распространён в европейских и ISO-чертежах

    Лучше подходит, когда важна высота пик-впадина (уплотнения, покрытия)

Другие параметры

    Rq (RMS): Среднеквадратичная шероховатость — похожа на Ra, но использует другую формулу (Rq ≈ 1,1 × Ra)

    Rmax: Наибольшая высота пик-впадина на полной длине проверки

    Rsk (Асимметрия): Описывает, что преобладает — пики или впадины

    Rku (Эксцесс): Описывает остроту пиков — высокое значение = острые пики

Таблица значений Ra: от грубой до зеркальной поверхности

Таблица ниже показывает общие значения Ra, их внешний вид, типичные методы обработки и применение:

Ra (μm)	Ra (μin)	Внешний вид	Типичный процесс	Применение
25	1000	Очень грубая, глубокие следы инструмента	Черновое точение/фрезерование	Нерабочие поверхности
12.5	500	Грубая, видимые следы инструмента	Черновая обработка	Конструкционные, некритичные
6.3	250	Умеренная, следы инструмента видны	Стандартное фрезерование/точение	Общее машиностроение
3.2	125	Гладковатая, слабые следы инструмента	Чистовая обработка	Общие детали ЧПУ
1.6	63	Гладкая, следы еле видны	Тонкая обработка	Движущиеся детали, скользящие посадки
0.8	32	Очень гладкая, следов не видно	Точная обработка/шлифовка	Уплотнительные поверхности, подшипники
0.4	16	Почти зеркальная, слабое отражение	Тонкое шлифование/полировка	Оптика, медицина, гидравлика
0.2	8	Зеркальное отражение	Притирка/суперфиниш	Оптические зеркала, уплотнения
0.1	4	Идеальное зеркало	Полировка/притирка	Лазерная оптика, точная оптика
0.05	2	Суперзеркало	Магнитореологическая полировка	Полупроводники, лазеры

Правило: Каждый шаг вниз (уменьшение Ra вдвое) обычно повышает стоимость на 30-50%.

Достижимая шероховатость по процессам ЧПУ

Разные процессы ЧПУ дают разные диапазоны шероховатости. Вот что обычно возможно:

Процесс ЧПУ	Стандартная шероховатость	Лучшая достижимая	Ключевые факторы
ЧПУ-точение (стандарт)	Ra 1.6-3.2 μm	Ra 0.4 μm	Радиус вершины инструмента, подача
ЧПУ-точение (алмазное)	Ra 0.1-0.4 μm	Ra 0.025 μm	Монокристаллический алмазный инструмент
ЧПУ-фрезерование (стандарт)	Ra 1.6-3.2 μm	Ra 0.8 μm	Шаг, форма инструмента
ЧПУ-фрезерование (высокоскоростное)	Ra 0.4-0.8 μm	Ra 0.2 μm	Скорость шпинделя, малый шаг
Плоское шлифование	Ra 0.4-0.8 μm	Ra 0.1 μm	Зерно круга, подача
Круглое шлифование	Ra 0.2-0.4 μm	Ra 0.1 μm	Скорость круга, время выстоя
Притирка	Ra 0.05-0.1 μm	Ra 0.025 μm	Абразив, давление, время
Электрополировка	Ra 0.2-0.4 μm	Ra 0.1 μm	Плотность тока, время

Шероховатость по материалам

Свойства материала сильно влияют на достижимую шероховатость. Вот чего ожидать:

Металлы

    Алюминий (6061/7075): Ra 0.4-0.8 μm стандарт; Ra 0.1 μm с алмазным инструментом — отличная обрабатываемость даёт выдающиеся результаты

    Нержавеющая сталь (304/316): Ra 0.8-1.6 μm стандарт; Ra 0.2 μm с шлифовкой — наклёп затрудняет сверхгладкую отделку

    Углеродистая сталь: Ra 0.8-1.6 μm стандарт; Ra 0.2 μm с шлифовкой — хорошая обрабатываемость, предсказуемые результаты

    Титан: Ra 0.8-1.6 μm стандарт; Ra 0.4 μм достижимо — склонность к налипанию ограничивает качество

    Латунь/Медь: Ra 0.2-0.8 μm стандарт; Ra 0.05 μm возможно — мягкие материалы отлично полируются

Инженерные пластики

    PEEK: Ra 0.4-0.8 μm (ненаполненный); Ra 0.8-1.6 μm (наполненный) — острые инструменты обязательны

    POM (Делрин): Ra 0.2-0.8 μm — отличная обрабатываемость даёт очень гладкие поверхности

    PTFE: Ra 0.4-1.6 μm — мягкий материал требует специального инструмента

    PC (Поликарбонат): Ra 0.4-0.8 μm — может достичь оптического качества

    ABS: Ra 0.8-1.6 μm — паровая полировка может достичь почти зеркального блеска

Факторы, влияющие на шероховатость при ЧПУ-обработке

Многие факторы влияют на финальную шероховатость детали ЧПУ-обработки. Понимание этих факторов помогает экономить:

    Радиус вершины инструмента (точение): Больший радиус даёт более гладкую поверхность, но повышает силу резания. Для тонкой отделки используйте радиус 0.8-1.2 мм.

    Подача: Самый важный фактор. Шероховатость растёт пропорционально квадрату подачи. Уменьшение подачи вдвое снижает Ra примерно на 75%.

    Скорость резания: Более высокие скорости обычно улучшают отделку, снижая наростообразование и вибрацию. Но слишком высокая скорость вызывает износ инструмента и тепловой ущерб.

    Шаг (фрезерование): Меньший шаг даёт более тонкую отделку. Для зеркальной отделки шаг может составлять всего 5% от диаметра инструмента.

    Острота инструмента: Тупые инструменты рвут вместо резания, оставляя более грубую поверхность. Острые инструменты всегда дают лучшую отделку.

    Материал и покрытие инструмента: Алмазные покрытия на алюминии дают самую тонкую отделку. Некрытый карбид — стандарт для большинства сталей.

    СОЖ/Смазка: Хорошая СОЖ снижает тепло и предотвращает наростообразование, улучшая качество поверхности.

    Жёсткость станка: Вибрация и дрожь — враги тонкой отделки. Жёсткие станки, короткий вылет инструмента и хорошее крепление — ключевые факторы.

    Свойства материала: Твёрдые, хрупкие материалы обычно дают лучшую отделку, чем мягкие, вязкие. Автоматные стали (с серой или свинцом) улучшают отделку.

Послемеханическая обработка поверхности

Когда одной ЧПУ-обработки недостаточно для нужной шероховатости, дополнительная обработка заполняет разрыв:

Механическая отделка

    Виброгалтовка / Барабанная отделка: Массовая отделка для снятия заусенцев и сглаживания. Достигает Ra 0.4-0.8 μm. Эффективна для крупных партий.

    Ленточное шлифование / Полировка: Ручное или автоматическое ленточное шлифование для плоских поверхностей. Достигает Ra 0.2-0.8 μm.

    Полировка: Зеркальная отделка с использованием всё более мелкого абразива. Достигает Ra 0.05-0.2 μm.

    Притирка: Точная отделка плоских поверхностей с абразивной суспензией. Достигает Ra 0.05-0.1 μm с отличной плоскостностью.

    Дробеструйная обработка / Пескоструй: Создаёт равномерную матовую текстуру для внешнего вида или адгезии краски. Не снижает Ra, но даёт однородный вид.

Химическая / Электрохимическая отделка

    Электрополировка: Удаляет материал поверхности электрически, сглаживая пики в первую очередь. Отлично для нержавеющей стали. Достигает Ra 0.2-0.4 μm.

    Химическая полировка: Равномерно растворяет материал поверхности. Проще, чем электрополировка, но менее контролируема.

    Паровая полировка (для пластиков): Пар ацетона сглаживает пластиковые поверхности, растворяя верхний слой. Достигает почти зеркального блеска на ABS, PC.

    Травление / Пассивация: Не улучшает шероховатость, но создаёт равномерную поверхностную химию для защиты от коррозии.

Покрытия / Гальваника

    Анодирование (алюминий): Создаёт твёрдый, равномерный оксидный слой. Тип II (декоративный) или Тип III (твёрдый). Немного повышает шероховатость.

    Порошковое покрытие: Толстое полимерное покрытие, скрывающее мелкие дефекты поверхности. Типичная толщина 60-120 μm.

    Хромовое / Никелевое покрытие: Твёрдое, износостойкое металлическое покрытие. Заполняет мелкие дефекты. Можно отполировать до зеркального блеска.

    PVD/DLC покрытие: Тонкое (1-5 μm), очень твёрдое покрытие. Сохраняет базовую шероховатость, добавляя износостойкость.

Как указывать шероховатость на чертежах

Правильное указание шероховатости важно для ясной коммуникации с вашим поставщиком ЧПУ-обработки. Следуйте этим правилам:

Символы ISO шероховатости

    √ (базовый символ): Поверхность, полученная любым методом

    √ с чертой: Требуется удаление материала (механическая обработка)

    √ с кружком: Удаление материала не допускается (литая/кованая поверхность как есть)

    Значение Ra после символа: например, √ Ra 1.6 означает Ra ≤ 1.6 μm

    Если значение не указано, по умолчанию обычно Ra 3.2 μm или Ra 6.3 μm

Лучшие практики

    Указывайте шероховатость только на рабочих поверхностях — каждая дополнительная поверхность с жёстким требованием повышает стоимость

    Используйте символ шероховатости с чертой удаления материала на всех обработанных поверхностях

    Для общих поверхностей используйте примечание: 'Если не указано иначе, шероховатость Ra 3.2 μm'

    Для критичных поверхностей указывайте как Ra, так и при необходимости Rz или Rmax

    Укажите длину выборки (cutoff), если она отличается от стандартной — обычно 0.8 мм для Ra ≤ 2 μm

    Укажите направление рисунка (lay), если оно важно для функции — например, для уплотнения или удержания масла

    Обсудите с поставщиком заранее — они могут предложить более дешёвые варианты, которые всё равно работают

Как шероховатость влияет на стоимость ЧПУ-обработки

Шероховатость поверхности — важный фактор стоимости в ЧПУ-обработке. Понимание влияния помогает принимать правильные решения:

Шероховатость	Относительная стоимость	Необходимый процесс	Когда указывать
Ra 6.3-3.2 μm	1.0× (базовая)	Стандартная обработка	Общие некритичные поверхности
Ra 1.6-0.8 μm	1.2-1.5×	Тонкая обработка, медленная подача	Сопрягаемые поверхности, скользящие посадки
Ra 0.8-0.4 μm	1.5-2.5×	Точная обработка или лёгкое шлифование	Уплотнительные поверхности, посадочные места подшипников
Ra 0.4-0.1 μm	2.5-5.0×	Шлифование, полировка, притирка	Оптика, гидравлика, медицина
Ra < 0.1 μm	5.0-20×	Суперфиниш, притирка	Лазерная оптика, полупроводники

Советы по экономии:

    Указывайте жёсткую шероховатость только там, где она действительно нужна

    Рассмотрите послемеханическую обработку как более дешёвый способ получить тонкую отделку

    Большие поверхности дороже отделывать тонко — указывайте тонкую отделку только на рабочей зоне

    Некоторые материалы достигают тонкой отделки дешевле, чем другие (алюминий > нержавеющая сталь > титан)

Контрольный список указания шероховатости

    Только рабочие поверхности имеют жёсткие требования к шероховатости

    Шероховатость по умолчанию указана для некритичных поверхностей (обычно Ra 3.2 μm)

    Значения шероховатости достижимы выбранным процессом ЧПУ

    Метод измерения практичен (профилометр, компаратор, измеритель Ra)

    Выбранный материал способен достичь указанной шероховатости

    Послемеханическая обработка рассмотрена как более дешёвый вариант

    Влияние шероховатости на стоимость рассмотрено

    Символ шероховатости и значение Ra правильно указаны на чертеже

    Направление рисунка указано, если важно для функции

    Длина выборки (cutoff) указана для нестандартных измерений
