Guía de Acabado Superficial para Piezas Mecanizadas por CNC: Valores Ra, Métodos y Estándares



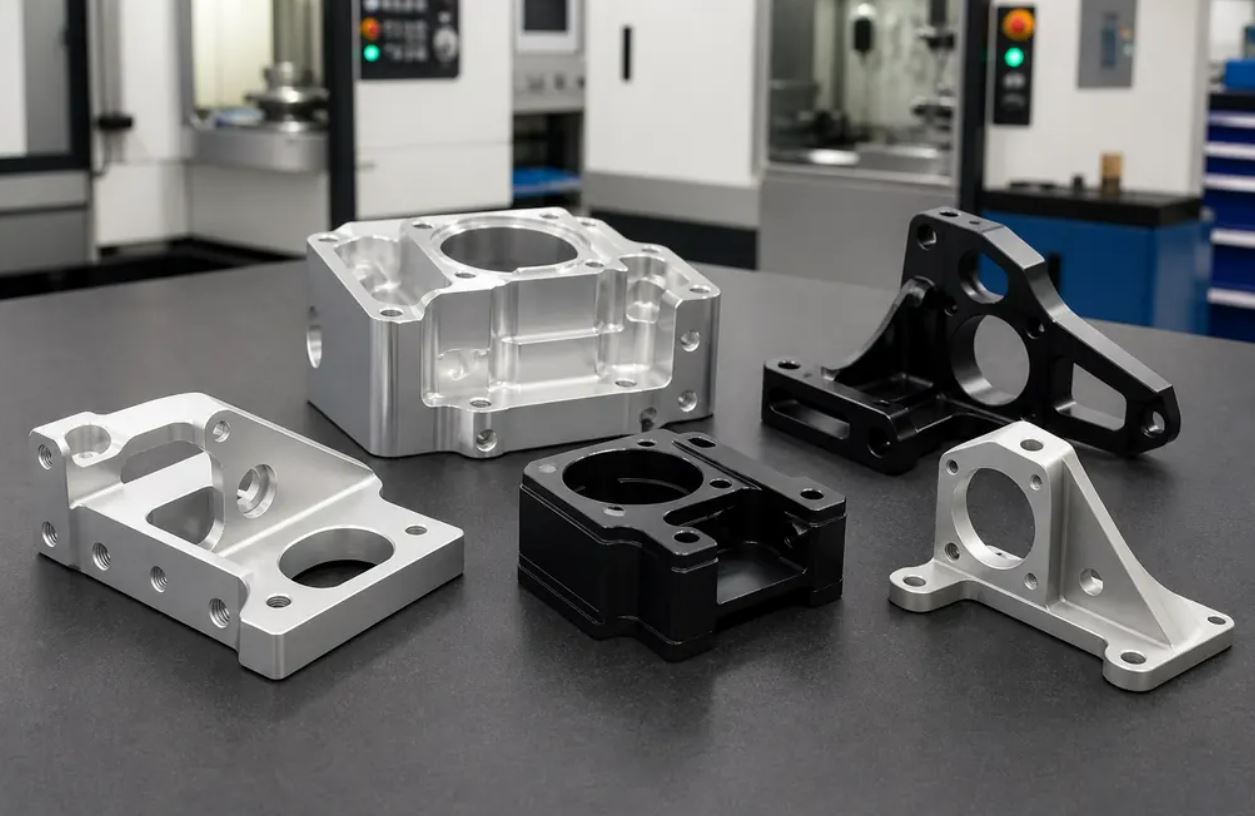

El acabado superficial — también llamado rugosidad o textura superficial — es uno de los aspectos más importantes pero frecuentemente mal entendidos del mecanizado CNC. Afecta cómo se ve una pieza, cómo se siente, cómo funciona en ensamblaje, cómo resiste el desgaste y la corrosión, y en última instancia cuánto cuesta.

Muchos ingenieros especifican el acabado superficial incorrectamente — ya sea muy suelto (causando fallos de pieza) o muy apretado (elevando costos sin razón). Esta guía completa explica todo lo que necesita saber sobre acabados superficiales para piezas mecanizadas por CNC: valores Ra, métodos de medición, acabados alcanzables por proceso y material, y cómo especificar correctamente el acabado superficial en sus dibujos.

Basado en más de 25 años de experiencia en fabricación de precisión de Eastmaster Manufacturing Limited en Shenzhen, China.

¿Qué es el Acabado Superficial? Entendiendo Ra, Rz y Textura Superficial

El acabado superficial describe la textura de una superficie mecanizada a nivel microscópico. Ninguna superficie mecanizada es perfectamente lisa — cada proceso deja un patrón de picos y valles. Los números clave usados para medir el acabado superficial son:

Ra — Rugosidad Promedio Aritmética

Ra (también escrito como Rₐ) es el parámetro de acabado superficial más usado. Es el promedio simple de todas las desviaciones del perfil de la superficie respecto a la línea central sobre una longitud de muestreo.

    Medido en micrómetros (μm) o micropulgadas (μin)

    Ra más bajo = superficie más lisa

    Parámetro de acabado más especificado en dibujos de ingeniería

    No distingue entre picos y valles — dos superficies con el mismo Ra pueden sentirse muy diferentes

Rz — Altura Máxima del Perfil

Rz mide la mayor diferencia de altura entre el pico más alto y el valle más profundo dentro de la longitud de muestreo. Es más sensible a valores extremos que Ra.

    Típicamente 4-8× más grande que el valor Ra para la misma superficie

    Común en dibujos europeos e ISO

    Mejor para aplicaciones donde importa la altura pico-valle (sellado, recubrimiento)

Otros Parámetros

    Rq (RMS): Rugosidad cuadrática media — similar a Ra pero usa una fórmula matemática diferente (Rq ≈ 1.1 × Ra)

    Rmax: Mayor altura pico-valle sobre toda la longitud de evaluación

    Rsk (Asimetría): Describe si dominan los picos o los valles

    Rku (Curtosis): Describe la agudeza de los picos — alta = picos agudos

Tabla de Valores Ra: de Rugoso a Acabado Espejo

La tabla siguiente muestra valores Ra comunes, su apariencia, procesos típicos y aplicaciones:

Ra (μm)	Ra (μin)	Apariencia	Proceso Típico	Aplicaciones
25	1000	Muy rugoso, marcas profundas de herramienta	Torneado/fresado en bruto	Superficies no funcionales
12.5	500	Rugoso, marcas visibles de herramienta	Mecanizado en bruto	Estructural, no crítico
6.3	250	Moderado, marcas de herramienta visibles	Fresado/torneado estándar	Ingeniería general
3.2	125	Suave, marcas débiles de herramienta	Mecanizado de acabado	Piezas mecanizadas generales
1.6	63	Liso, marcas apenas visibles	Mecanizado fino	Piezas móviles, ajustes deslizantes
0.8	32	Muy liso, sin marcas visibles	Mecanizado de precisión/esmerilado	Caras de sellado, rodamientos
0.4	16	Casi espejo, reflejo débil	Esmerilado fino/pulido	Óptica, médico, hidráulica
0.2	8	Reflejo tipo espejo	Lapeado/superacabado	Espejos ópticos, sellos
0.1	4	Espejo perfecto	Pulido/lapeado	Óptica láser, óptica de precisión
0.05	2	Súper espejo	Pulido magnetoreológico	Semiconductores, láser

Regla general: Cada paso hacia abajo (reducir Ra a la mitad) típicamente aumenta el costo en 30-50%.

Acabado Superficial Alcanzable por Proceso CNC

Diferentes procesos CNC producen diferentes rangos de acabado superficial. Aquí lo que normalmente es posible:

Proceso CNC	Acabado Estándar	Mejor Alcanzable	Factores Clave
Torneado CNC (estándar)	Ra 1.6-3.2 μm	Ra 0.4 μm	Radio de punta de herramienta, avance
Torneado CNC (diamante)	Ra 0.1-0.4 μm	Ra 0.025 μm	Herramienta de diamante monocristalino
Fresado CNC (estándar)	Ra 1.6-3.2 μm	Ra 0.8 μm	Paso, forma de herramienta
Fresado CNC (alta velocidad)	Ra 0.4-0.8 μm	Ra 0.2 μm	Velocidad de husillo, paso pequeño
Esmerilado plano	Ra 0.4-0.8 μm	Ra 0.1 μm	Grano de rueda, avance
Esmerilado cilíndrico	Ra 0.2-0.4 μm	Ra 0.1 μm	Velocidad de rueda, tiempo de permanencia
Lapeado	Ra 0.05-0.1 μm	Ra 0.025 μm	Abrasivo, presión, tiempo
Electropulido	Ra 0.2-0.4 μm	Ra 0.1 μm	Densidad de corriente, tiempo

Acabado Superficial por Material

Las propiedades del material afectan mucho el acabado alcanzable. Aquí lo que puede esperar:

Metales

    Aluminio (6061/7075): Ra 0.4-0.8 μm estándar; Ra 0.1 μm con herramienta de diamante — excelente facilidad de mecanizado produce acabados destacados

    Acero inoxidable (304/316): Ra 0.8-1.6 μm estándar; Ra 0.2 μm con esmerilado — el endurecimiento por trabajo hace difícil el ultra-acabado

    Acero al carbono: Ra 0.8-1.6 μm estándar; Ra 0.2 μm con esmerilado — buena facilidad de mecanizado, resultados predecibles

    Titanio: Ra 0.8-1.6 μm estándar; Ra 0.4 μm posible — tendencia a agarrotar limita la calidad del acabado

    Latón/Cobre: Ra 0.2-0.8 μm estándar; Ra 0.05 μm posible — materiales blandos pulen muy bien

Plásticos de Ingeniería

    PEEK: Ra 0.4-0.8 μm (sin relleno); Ra 0.8-1.6 μm (con relleno) — herramientas afiladas son obligatorias

    POM (Delrin): Ra 0.2-0.8 μm — excelente facilidad de mecanizado produce superficies muy lisas

    PTFE: Ra 0.4-1.6 μm — material blando requiere herramienta especializada

    PC (Policarbonato): Ra 0.4-0.8 μm — puede lograr acabado de calidad óptica

    ABS: Ra 0.8-1.6 μm — el pulido por vapor puede lograr acabado casi espejo

Factores que Afectan el Acabado Superficial en Mecanizado CNC

Múltiples factores afectan el acabado final de una pieza mecanizada por CNC. Entender estos factores ayuda a ahorrar dinero:

    Radio de punta de herramienta (Torneado): Mayor radio produce acabado más liso pero aumenta la fuerza de corte. Para acabados finos, use radio de 0.8-1.2 mm.

    Avance: El factor más importante. La rugosidad aumenta con el cuadrado del avance. Reducir el avance a la mitad reduce Ra en aproximadamente 75%.

    Velocidad de corte: Velocidades más altas generalmente mejoran el acabado al reducir filo recrecido y vibración. Pero exceso de velocidad causa desgaste de herramienta y daño térmico.

    Paso (Fresado): Paso más pequeño produce acabado más fino. Para acabado espejo, el paso puede ser tan bajo como 5% del diámetro de herramienta.

    Filo de herramienta: Herramientas sin filo rasgan en vez de cortar, dejando superficies más rugosas. Herramientas afiladas siempre dan mejor acabado.

    Material y recubrimiento de herramienta: Herramientas con recubrimiento de diamante en aluminio dan el acabado más fino. Carburo sin recubrimiento es estándar para la mayoría de aceros.

    Refrigerante/Lubricación: Buen refrigerante reduce calor y previene filo recrecido, mejorando la calidad superficial.

    Rigidez de máquina: Vibración y traqueteo son enemigos del acabado fino. Máquinas rígidas, corto voladizo de herramienta y buen sujeción son clave.

    Propiedades del material: Materiales duros y frágiles generalmente dan mejor acabado que materiales blandos y pegajosos. Aleaciones de fácil mecanizado (con azufre o plomo) mejoran el acabado.

Tratamientos Superficiales Post-Mecanizado

Cuando el mecanizado CNC solo no alcanza el acabado deseado, tratamientos adicionales pueden cubrir la diferencia:

Acabado Mecánico

    Barrellado / Acabado en barril: Acabado masivo para desbarbado y alisado. Alcanza Ra 0.4-0.8 μm. Efectivo para lotes grandes.

    Lijado de banda / Pulido: Lijado manual o automatizado para superficies planas. Alcanza Ra 0.2-0.8 μm.

    Bruñido / Pulido: Acabado espejo usando abrasivos progresivamente más finos. Alcanza Ra 0.05-0.2 μm.

    Lapeado: Acabado de precisión de superficies planas usando suspensión abrasiva. Alcanza Ra 0.05-0.1 μm con excelente planitud.

    Granallado / Chorro de arena: Crea textura mate uniforme para estética o adherencia de pintura. No reduce Ra pero da apariencia consistente.

Acabado Químico / Electroquímico

    Electropulido: Remueve material superficial eléctricamente, alisando picos primero. Excelente para acero inoxidable. Alcanza Ra 0.2-0.4 μm.

    Pulido químico: Disuelve material superficial uniformemente. Más simple que electropulido pero menos controlado.

    Pulido por vapor (para plásticos): Vapor de acetona alisa superficies plásticas disolviendo la capa superior. Alcanza acabado casi espejo en ABS, PC.

    Grabado / Pasivación: No mejora la rugosidad pero crea química superficial uniforme para resistencia a corrosión.

Recubrimiento / Galvanizado

    Anodizado (Aluminio): Crea capa de óxido dura y uniforme. Puede ser Tipo II (decorativo) o Tipo III (duro). Aumenta ligeramente la rugosidad superficial.

    Recubrimiento en polvo: Recubrimiento polimérico grueso que oculta imperfecciones superficiales menores. Espesor típico 60-120 μm.

    Recubrimiento de Cromo / Níquel: Recubrimiento metálico duro y resistente al desgaste. Rellena defectos superficiales menores. Puede pulirse a acabado espejo.

    Recubrimiento PVD/DLC: Recubrimiento delgado (1-5 μm), extremadamente duro. Preserva el acabado base mientras añade resistencia al desgaste.

Cómo Especificar Acabado Superficial en Dibujos

La especificación correcta del acabado superficial es esencial para comunicación clara con su proveedor de mecanizado CNC. Siga estas guías:

Símbolos ISO de Acabado Superficial

    √ (símbolo básico): Superficie producida por cualquier método

    √ con barra: Se requiere remoción de material (mecanizado)

    √ con círculo: Remoción de material no permitida (superficie fundida/forjada como está)

    Valor Ra después del símbolo: ej., √ Ra 1.6 significa Ra ≤ 1.6 μm

    Si no se especifica valor, el valor por defecto es típicamente Ra 3.2 μm o Ra 6.3 μm

Mejores Prácticas

    Especifique acabado superficial solo en superficies funcionales — cada superficie adicional con requisito apretado aumenta el costo

    Use el símbolo de rugosidad con barra de remoción de material en todas las superficies mecanizadas

    Para superficies generales, use una nota por defecto: 'A menos que se especifique lo contrario, acabado superficial Ra 3.2 μm'

    Para superficies críticas, especifique tanto Ra como, si es necesario, Rz o Rmax para control completo

    Indique la longitud de muestreo (cutoff) si es diferente del valor por defecto — típicamente 0.8 mm para Ra ≤ 2 μm

    Especifique la dirección de lay (dirección de marcaje) cuando sea importante para la función — ej., para sellado o retención de lubricante

    Comuníquese con su proveedor temprano — pueden sugerir alternativas más económicas que mantienen la función

Cómo el Acabado Superficial Afecta el Costo del Mecanizado CNC

El acabado superficial es un factor importante de costo en mecanizado CNC. Entender el impacto ayuda a tomar decisiones inteligentes:

Acabado Superficial	Costo Relativo	Proceso Necesario	Cuándo Especificar
Ra 6.3-3.2 μm	1.0× (base)	Mecanizado estándar	Superficies generales no críticas
Ra 1.6-0.8 μm	1.2-1.5×	Mecanizado fino, avance más lento	Superficies de contacto, ajustes deslizantes
Ra 0.8-0.4 μm	1.5-2.5×	Mecanizado de precisión o esmerilado ligero	Caras de sellado, asientos de rodamientos
Ra 0.4-0.1 μm	2.5-5.0×	Esmerilado, pulido, lapeado	Óptica, hidráulica, médico
Ra < 0.1 μm	5.0-20×	Superacabado, lapeado	Óptica láser, semiconductores

Consejos clave de ahorro de costos:

    Solo especifique acabados apretados en superficies que realmente los necesiten

    Considere tratamientos post-mecanizado como formas más económicas de lograr acabados finos

    Superficies más grandes cuestan más para acabar fino — especifique acabado fino solo en el área funcional real

    Algunos materiales logran acabados finos más baratos que otros (aluminio > acero inoxidable > titanio)

Lista de Verificación de Especificación de Acabado Superficial

    Solo superficies funcionales tienen requisitos apretados de acabado superficial

    Acabado superficial por defecto especificado para superficies no críticas (típicamente Ra 3.2 μm)

    Valores de acabado alcanzables con el proceso CNC especificado

    Método de medición factible (perfilómetro, comparador, medidor Ra)

    Material seleccionado es capaz de alcanzar el acabado especificado

    Tratamientos post-mecanizado considerados como alternativas de ahorro

    Impacto de costo de requisitos de acabado revisado

    Símbolo de acabado y valor Ra correctamente especificados en el dibujo

    Dirección de lay especificada si es funcionalmente importante

    Longitud de muestreo (cutoff) especificada para mediciones no estándar
