Почему инструменты прототипирования часто необходимы?

автор: Eric Peng

2024-09-18

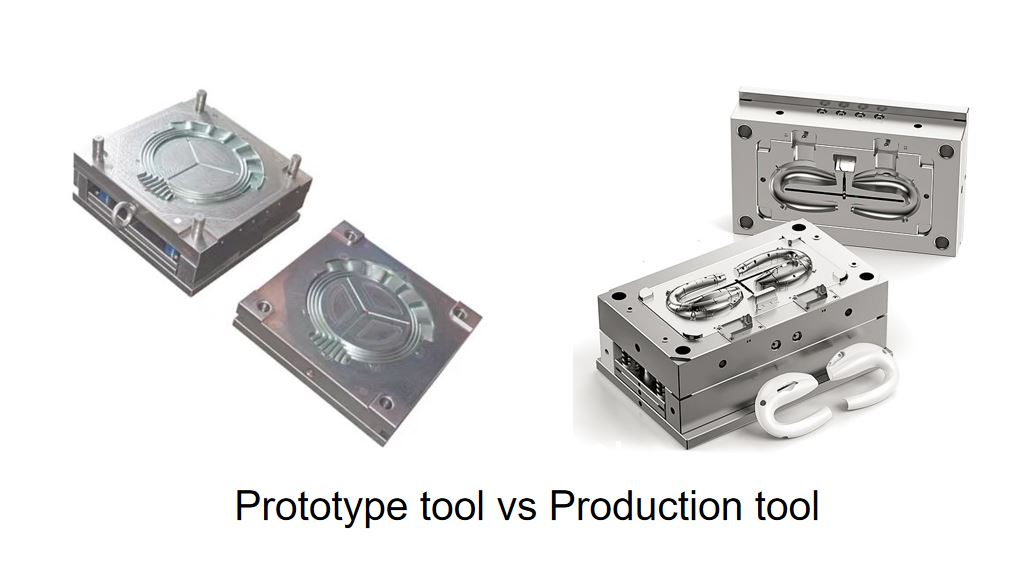

Инструменты прототипирования(формы), также известные какбыстрые инструменты(формы), илимягкие инструменты(формы), обычно используются перед производством формальных изделий.производственные инструменты(формочки). Эти формы

помогают снизить необходимость внесения изменений в формальные формы, быстро выявлять структурные проблемы в конструкции продукта и позволяют проводить тестирование и проверку компонентов. Они также увеличивают срок службы формальных форм. Инструменты-прототипы имеют низкие производственные затраты, короткие сроки выполнения работ и короткие циклы разработки, что значительно ускоряет модернизацию продукта и снижает риски инвестиций в новые проекты.

Хотя другие процессы производства прототипов, такие как 3D-печать,обработка с ЧПУ, или вакуумное литье часто может производитьчасти прототипабыстрее и дешевле, главное
Преимущество быстрых пресс-форм заключается в их способности производить детали коммерческого качества с точными размерами, используя материалы, соответствующие проектным спецификациям. Это позволяет
клиенты лучше понимают, соответствуют ли детали требованиям рынка и производственным стандартам, что позволяет им протестировать и подтвердить правильный выбор материала.

Быстрые формытакже может использоваться для проверки производственных параметров. Это позволяет инженерам и дизайнерам выявлять упущенные из виду проблемы и реализовывать изменения или другие изменения.

меры по предотвращению дефектов в готовых деталях.

Характеристики быстрых форм
Быстрые пресс-формы — это, по сути, литьевые формы, предназначенные для быстрого и экономичного производства больших объемов деталей. Обычно их выбирают при 90% уверенности.

в успехе проекта разработки продукта.

Материалы, используемые для инструментов-прототипов
Упрощенные формы обычно изготавливаются из таких материалов, как алюминиевый сплав Р20 или сталь 45. Они формируются с использованием таких процессов, как литье в песчаные формы, ковка или механическая обработка стали.
и алюминиевые пластины или профили посредством обработки на станке с ЧПУ. Вспомогательные процессы, такие как резка проволоки, электроэрозионная обработка (EDM) и медленная подача проволоки, позволяют быстро
создать полную тестовую форму. Конечный продукт изготавливается методом литья под давлением.

График производства прототипов инструментов
Производственный цикл дляпрототип формыИзготовление пробной формы может занять всего три дня. В более медленных случаях завершение упрощенной процедуры обычно занимает около семи дней.

быстрая форма. Для крупных изделий, таких как передние бамперы автомобилей, изготовление быстрой пресс-формы обычно занимает 30–40 дней. Для небольших продуктов, таких как 3C

такие изделия, как корпуса для зарядных устройств и формы для быстрого формования, могут быть изготовлены в течение семи дней.

Методы изготовления прототипов инструментов
Для изготовления прототипов инструментов процессы упрощаются на основе конструкции детали за счет минимизации сложности формальных методов изготовления пресс-форм, таких как:

Использование стандартных основ пресс-форм: использование стандартных основ пресс-форм и изготовление только вставок, повторное использование рамок пресс-форм или обработка непосредственно без вставок.
Сокращение автоматизации: замена автоматических выталкивателей, ползунков и вставок ручными процессами удаления или методами вторичной обработки.
Упрощение обработки материалов: использование материалов, требующих более быстрой обработки, таких как алюминий или мягкая сталь.
Минимизация EDM: сокращение дополнительных шагов, таких как EDM, где это возможно.
Недорогие компоненты: выбор недорогих компонентов.

Поскольку объем производства форм-прототипов обычно невелик, использование упрощенных методов экономит время и затраты, обеспечивая быстрое изготовление форм-прототипов.
